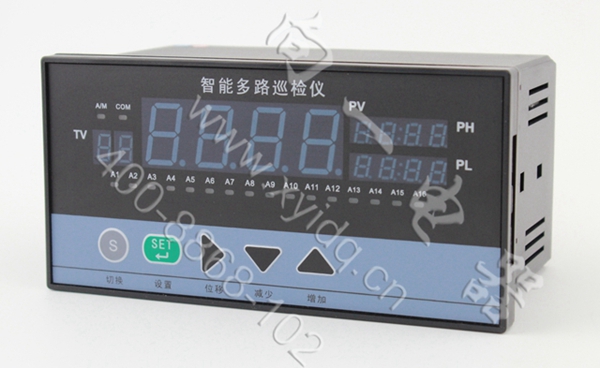

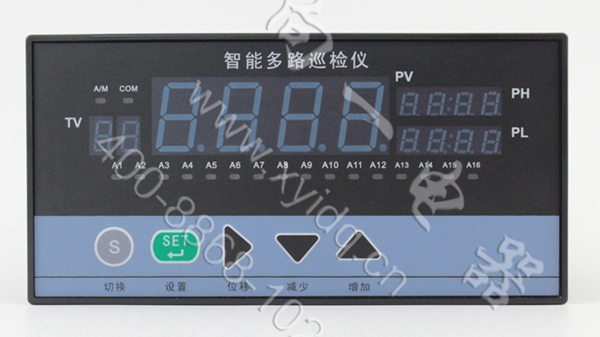

名称：XY17-D808横式智能数显巡检仪
型号：XY17-D808
外型尺寸：160×80mm（横式） 开孔尺寸：152×76mm
一、主要性能指标
1、集我公司多年仪表设计制造经验，融国际上最新器件与控制算法，更高层次的体现了微处理器仪表的智能化、系列化与高可靠性等特点。
2、向用户开启了仪表内部参数（包括输入类型、运算方式、输出参数、通讯协议等）的设定界面。以一表多用的特点，让使用者拥有充分的自主权，一改一贯以来依赖生产商的被动局面，让您能方便地进行二次开发。
3、支持多机通讯，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。可与各种带串行输入输出的设备（如电脑、可编程控制器、PLC等）进行通讯，可方便的实现多台仪表与上位机进行联网管理，构成各种监控系统。
二、主要特点
·万能信号输入 ·全新概念的计算机数字自动调校
·支持多机网络通讯，通讯波特率可任意自由设定 ·独特的全开放式用户自设定界面
·测量值零点与量程范围设定 ·输出方式设定
·各通道报警方式及量程分别设定 ·设定参数断电永久保留及参数密码锁定
·全数字化冷端补偿 ·多规格外形结构尺寸
·交直流开关电源供电方式 ·通道巡检时可任意开启或关闭不使用的通道
·配接打印机可定时、即时打印各通道测量值
三、技术指标
|
类型 |
参数 |
|
输入信号 |
分度号传感器 |
标准热电阻：Pt100、Cu100、Cu50等远传压力电阻
标准热电偶：B、S、K、E、J、T、WRe等 |
|
标准信号变送器 |
电流：0～10mA、4～20mA、0～20mA等
电压：0～5V、1～5V或mV等 |
|
测量范围 |
-1999~9999字 |
|
测量精度 |
0.2%FS±1字或0.5％FS±1字 |
|

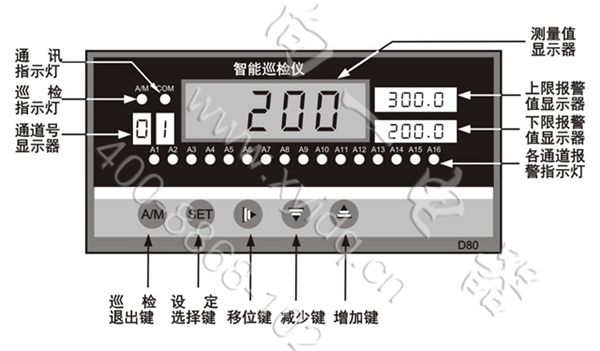

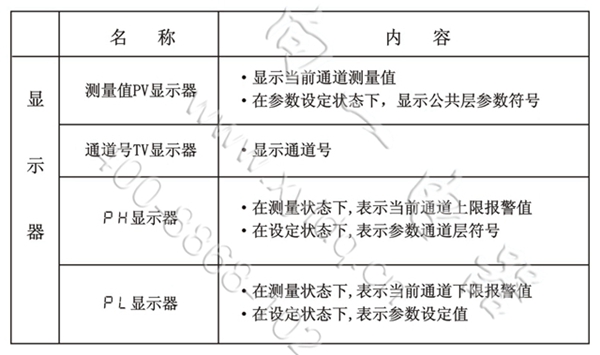

显示方式 |
-1999~9999测量值显示 -1999~9999设定值显示
1~32通道号显示 当前通道上限，下限报警值显示
发光二极管工作状态显示 高亮度LED数字显示 |
|
输出信号 |
模拟量输出 |
DC0～10mA、DC4～20mA、DC0～5V、DC1～5V |
|
开关量输出 |
继电器控制输出：继电器ON/OFF带回差
触点容量：AC220V/3ADC24V/6A；（阻性负载）
SCR（可控硅过零触发脉冲）输出，可触发可控硅：400V/100A
SSR（固态继电器控制信号）输出，6～24/30mA（电压不可调） |
|
通讯输出 |
接口方式：标准串行双向通信接口：RS-485，RS-232C，RS-422等
波特率：300～9600bps（内部自由设定） |
|
馈电输出 |
DC24V≤30mA，负载能力 |
|

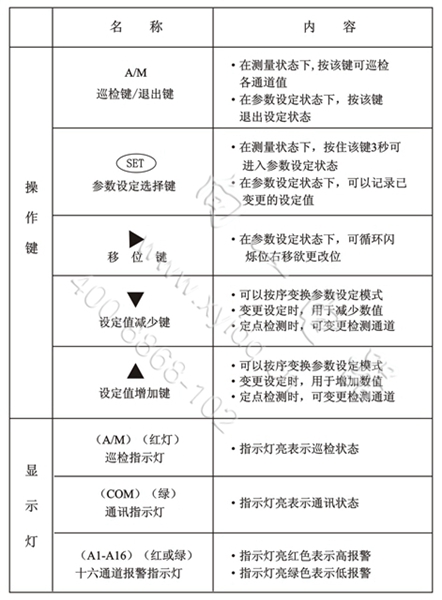

设定方式 |
面板轻触式按键数字设定 设定值断电后永久保存
参数设定值密码锁定 |
|
保护方式 |
超/欠量程报警指示（继电器输出，LES指示） 工作异常自动复位（Watch Dog）
输入回路断线报警（断电器输出，LED指示） 欠压自动复位 |
|
使用环境 |
环境温度0～50℃；相对湿度≤85RH；避免强腐蚀气体 |
|
供电电压 |
AC220V；AC90～260V；DC24V |
|
重量 |
420g（AC220V供电） 280g（开关电源供电） |

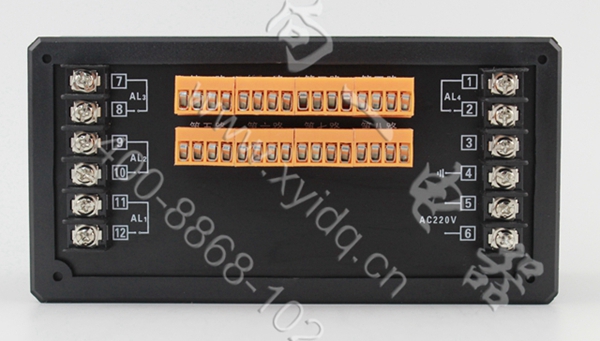

四、 仪表接线
五、仪表编程设置
六、仪表尺寸
七、使用前注意事项
1.输入信号线为避免杂讯干扰的影响，请尽量远离仪表电源线，动力电源线负荷线等配线。
2.仪表电源线的配线请尽量避免遭受来自动力电源的杂讯干扰影响，如附近有杂讯发生源，而
仪表有遭受杂讯干扰影响的可能时，请使用干扰滤波器。
3.配线请使用符合电气用品管理法的电线（仪表接地使用导线公称截面积压1.25～2.0mm2左右的线材，请以最短距离接地）。
4.电源投入时需要2~3秒的接点输出准备时间，如做外部的连接回路等信号使用时，请使用延时继电器为妥。 |
