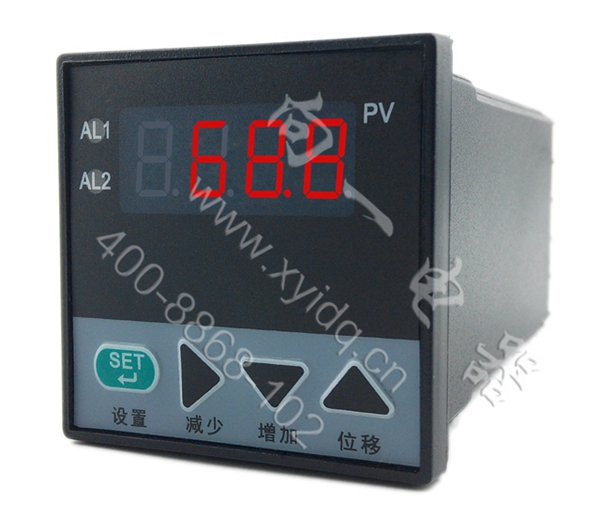

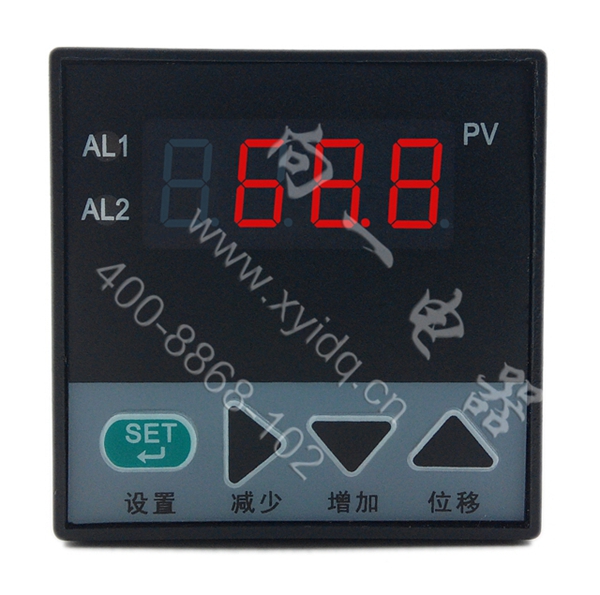

名称：XY17-C103单回路智能数显测量显示控制仪
型号：XY17-C103
外型尺寸：48×48mm 开孔尺寸：45×45mm
一、主要性能指标
1、适用于各种温度、压力、液位、长度等的测量控制。采用微处理器进行运算，可对各种非线性信号进行高精度的线性矫正。
2、向用户开启了仪表内部参数（包括输入类型、运算方式、输出参数、通讯参数等）的设定界面。
3、可切换输入多种分度号和变送信号。采用先进的无跳线技术，更改输入分度号和变送信号时，不用更改跳线或开关。
4、支持多机通讯， 具有多种标准串行双向通讯功能， 可选择多种通讯接品方式（如 RS-232C、RS-485、RS-422等），通讯波特率300～9600bps仪表内部参数自由设定。
二、技术指标
|
类型 |
参数 |
|
输入信号 |
分度号传感器 |
标准热电阻：Pt100、Cu50等远传压力电阻
标准热电偶：B、S、K、E、J、T、WRe等 |
|
标准信号变送器 |
电流：0～10mA、4～20mA、0～20mA等
电压：0～5V、1～5V等 |
|
测量范围 |
-1999~9999字 |
|
测量精度 |
0.2%FS±1字或0.5％FS±1字 |
|
输出信号 |
模拟量输出 |
DC0～10mA、DC4～20mA、DC0～5V、DC1～5V |
|
开关量输出 |
继电器控制输出：继电器ON/OFF带回差
触点容量：AC220V/3A DC24V/6A；（阻性负载）
SCR（可控硅过零触发脉冲）输出，可触发可控硅：400V/100A
SSR（固态继电器控制信号）输出，6～24/30mA（电压不可调） |
|
通讯输出 |
接口方式：标准串行双向通信接口：RS-485，RS-232C，RS-422等
波特率：300～9600bps（内部自由设定） |
|
馈电输出 |
DC24V ≤30mA ，负载能力 |
|
使用环境 |
环境温度0～50℃；相对湿度≤85RH；避免强腐蚀气体 |
|
供电电压 |
AC220V；AC90～260V；DC24V |
|
重量 |
420g（AC220V电源供电） |

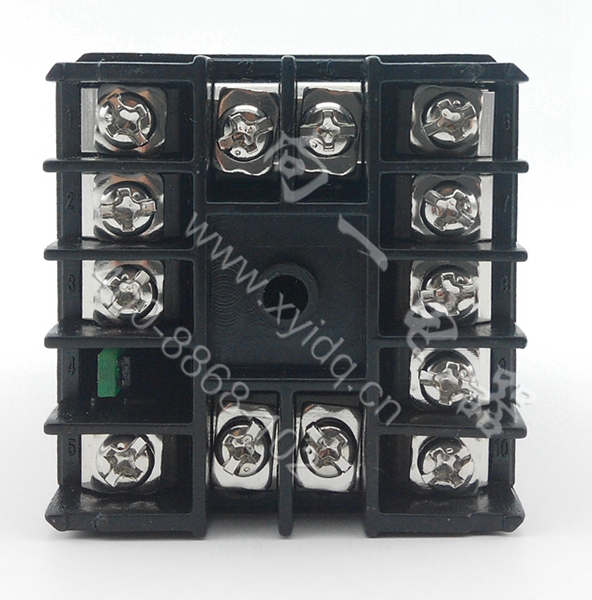

三、仪表接线

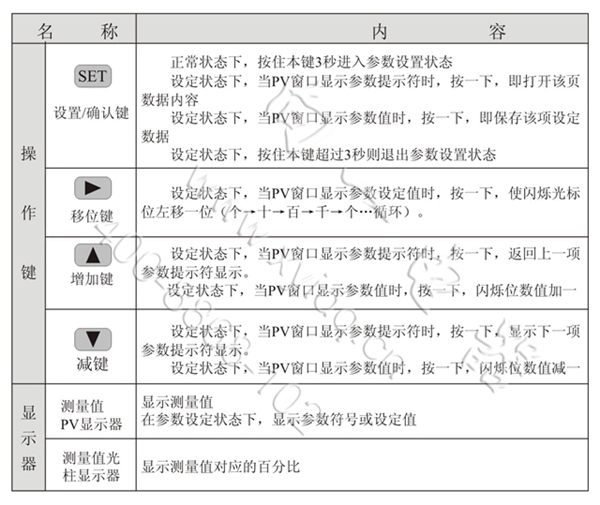

四、仪表编程设置
五、仪表尺寸
五、使用前注意事项
1. 输入信号线为避免杂讯干扰的影响，请尽量远离仪表电源线，动力电源线负荷线等配线。
2.仪表电源线的配线请尽量避免遭受来自动力电源的杂讯干扰影响，如附近有杂讯发生源，而仪表有遭受杂讯干扰影响的可能时，请使用干扰滤波器。
3.配线请使用符合电气用品管理法的电线（仪表接地使用导线公称截面积压1.25～2.0mm2左右的线材，请以最短距离接地）。
4.电源投入时需要2~3秒的接点输出准备时间，如做外部的连接回路等信号使用时，请使用延时继电器为妥。 |
