名称：XYB-AV /XYB-DV单相电压变送器
型号：XYB-AV、XYB-DV
外型尺寸：139×90×23mm
一、功能
XYB单相电压变送器能将在电网测量到的单相电压信号，经隔离变送成线性的模拟信号。产品符合GB/T13850-1998、IEC-688标准。
二、技术指标
|
|
指标 |
|
精度等级 |
0.5,0.2 |
|
输入 |
标称值 |
电压AC、DC100V、300V、500V等 |
|
过载 |
持续1.2倍,瞬时电压2倍/30秒 |
|
吸收功率 |
电压输入≤0.3VA（100V时）,≤0.6VA（300V时）,≤1VA（500V时） |
|
频率 |
50±5HZ,60±5HZ |
|
输出 |
标称值 |
4-20mA、0-20mA、4-12-20mA、0-5V、0-10V等 |
|
负载电阻 |
电流输出时≤600Ω，电压输出时≤1000Ω |
|
波纹含量 |
＜0.5%峰值 |
|
数字量 |
RS485接口，MODBUS-RTU协议（默认不带，扩展功能） |
|
响应时间 |
≤400ms |
|
电源 |
电压 |
AC110/220V±15%、AC/DC 85~270V |
|
功耗 |
≤3VA |
|
绝缘电阻 |
≤100MΩ |
|
耐压强度 |
输入/输出/电源之间2.0kV/1min,50HZ |
|
温度系数 |
≤100ppm/℃ |
|
环境 |
温度 |
工作：-25~+55℃ 存贮：-25~+70℃ |
|
湿度 |
≤90%RH,不结露,无腐蚀性气体场所 |
|
海拔 |
≤2000m |
|
安装方式 |
Ts35导轨,或用螺钉固定柜体上 |

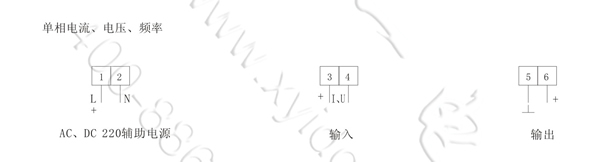

三、仪表接线
四、校零：
1.信号输入为零，使输出信号为为低刻度（如：0V或0mA或4mA)
2.校满刻度：信号输入端加入标准信号后，使输出信号为满刻度（如：5V或10V或20mA)。
五、仪表尺寸
六、使用前注意事项
1.变送器需预热30分钟方能作精度测量。
2.信号输入，变送输出，辅助电源的接线一定正确。
3.要校验仪表，校验仪器应优于0.1级，才能保正校验精度。
4.标注ZERO和SpaNL处电位器为变送器校准时所用，无标准仪器及非专业人员切勿进行调校。 |
