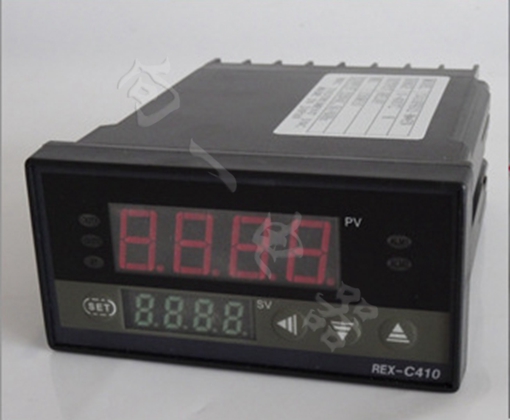

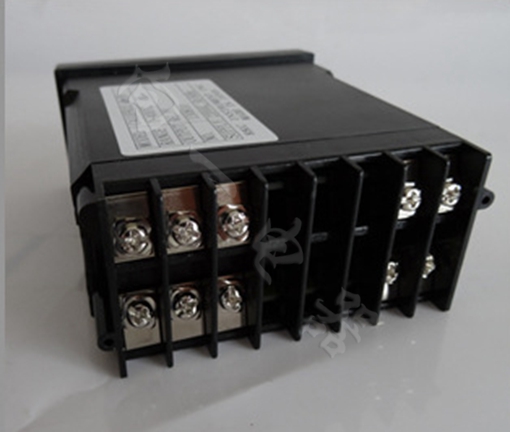

REX-C401系列工业调节仪/温度控制器

名称：

型号 REX-C401

外型尺寸：96×48mm 开孔尺寸：92×45mm

一、概述

REX-C401系列智能工业调节使/温度控制器是采用专用微处理器的多功能调节仪表。它来用开关电源和表面贴装技术（SMT1） , 国而使表精致小巧,性能可靠。特有的自诊断功能,自整定功能和警能控制功能,使操作者可能通过筒单的操作而获得良好的数果。

主要特点:

热电偶、熱电阻、模拟量等多种信号自由输入,量程自由设置。

软件调零调满度, 冷端单独测温, 放大器自稳零, 显示精度忧子0.5%FS。

模糊理论结合传统PID方法, 控制快速平稳, 先进的整定方案 。

输出可选:继电器触点、逻辑电平、可控硅单相、三组过零或移相触发发脉冲、模似量, 另附二路可定义的报警触点输出。

二、主要技术指标

1、测量精度: ±0.5%FS。

2、冷端补偿误差: ±2℃(0-50℃范围内可软件修正)

3、分辦力: 14Bit。

4、采样周期: 0.5Secretary。

5、电源: AC85-AC265V 50Hz。

6、 控制方式: 采用工业及专家自整定PID技术, 与传统PID控制相比具有控温迅速、 响应快、超调小、精度高等特点。

7、绝缘电阻: >50MΩ(500VDC)。

8、绝缘强度: 1500VAC/1分钟。

9、功耗: <10VA。

10、使用环境: 0-50℃,30-85%RH的无腐蚀性气体的场合。

三、面板名称及功能

四、仪表尺寸

五、使用前注意事项

1、接线警告

为防止仪表损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防电流冲击。

2、仪表供电

为防止触电或仪表失效，所有接线工作完成后方能接通电源。

3、禁止在易燃气体附近使用

为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。

4、严禁改动仪表
