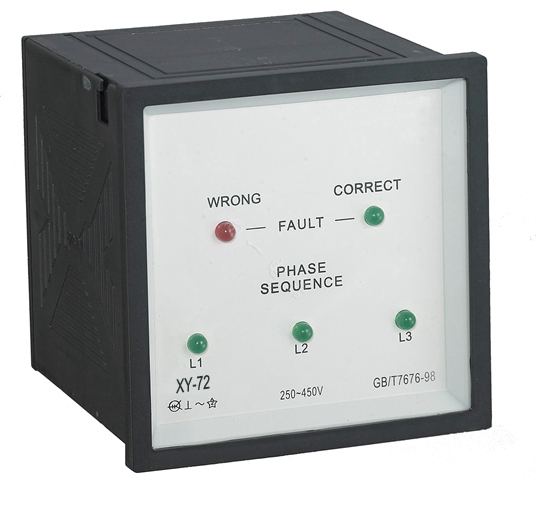

名称：XY72-PS型灯光式相序保护器
型号 XY72-PS，F72-PS，Q72-PS
外型尺寸：72×72mm 开孔尺寸：68×68mm
本系列仪表用于检测工业用电中出现的逆相，缺相等现象，通过LED指示灯进行指示。具有正相继电器输出和逆向继电器输出功能。
|
显示方式
|
型号
|
外形尺寸
|
开孔尺寸
|
测量电压范围
|
测量频率范围
|
|
LED灯指示
|
XY96-PS
F96-PS
Q96-PS
|
96×96×108
|
92×92
|
AC100V-250V
AC250V-450V
|
45HZ-65HZ
|
|
XY72-PS
F72-PS
Q72-PS
|
72×72×108
|
68×68
|
一、主要技术性能
1.安全等级：CAT III 600V，污染等级2.0
2.工作环境条件：温度：-10℃-55摄氏度，湿度：5%-95%RH，无结露。
3.储存环境条件：温度：-25℃-70摄氏度，湿度：5%-95%RH，无结露。
二、功能使用说明
1、CORRECT 指示灯（绿色）为相序正确指示灯，WRONG（红色）为相序错误指示灯，L1，L2，L3三指示灯（绿色）分别指示电网A B C三相的通断状态。
2、当CORRECT灯和L1 L2 L3指示灯亮，表示线路相序正相且不缺相，正相输出继电器动作。
3、当WORNG灯和L1 L2 L3指示灯亮，表示线路相序为逆相且不缺相，逆相输出继电器动作。
4、当CORRECT灯和WONG灯同时亮，且L1 L2 L3三指示灯中有一只熄灭，表示线电网线路缺相。正相，逆向输出继电器均不动作。L1 L2 L3 指示灯熄灭的指示灯对应所缺的相。
5、当所有指示灯都不亮时，可能是A B C三组均未通电，或者A B C三相中只有一组通电。此时线路上可能有电，应注意安全。
三、接线方式
四、产品尺寸
|
