名称：共补式容性无触点开关
型号 XYKCS-1A
外型尺寸：145mm×190mm×185mm

一、主要性能指标

XYKCS系列容性快速无触点开关是一种能够对电力并联电容器进行快速投切的电子型功率器件，其电气结构主要由大功率反并联晶闸管模块、隔离电路、触发电路、同步电路、保护电路及驱动电路组成，并配有控制开关导通或截止的接线端子，控制逻辑电压0V（截止）、12V（导通）。
本开关具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪音、运行稳定可靠、过温度保护等特点。是无功功率动态补偿装置用投切电容器组的理想器件。特别适合应用在无功快速变化的负荷，比如：起重机设备，升降机，焊接设备，以及制模和风力轮机设备。
二、使用条件

1. 海拔高度不超过2500米。
2. 环境温度-25℃~+50℃。
3. 空气湿度在40℃时不超过50%,20℃时不超过90%。
4. 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5. 安装地点无剧烈震动。
6. 使用环境的电压畸变率不超过5%，否则必须串联电抗器。

三、技术指标

四、功能特点
1、投切无涌流。
2、投切速度快。
3、具有过温度保护。
4、具有状态指示。
5、输入信号与开关光电隔离，高EMC保护措施，抗干扰能力强。
6、可直接与本公司动态无功补偿控制器配套使用。

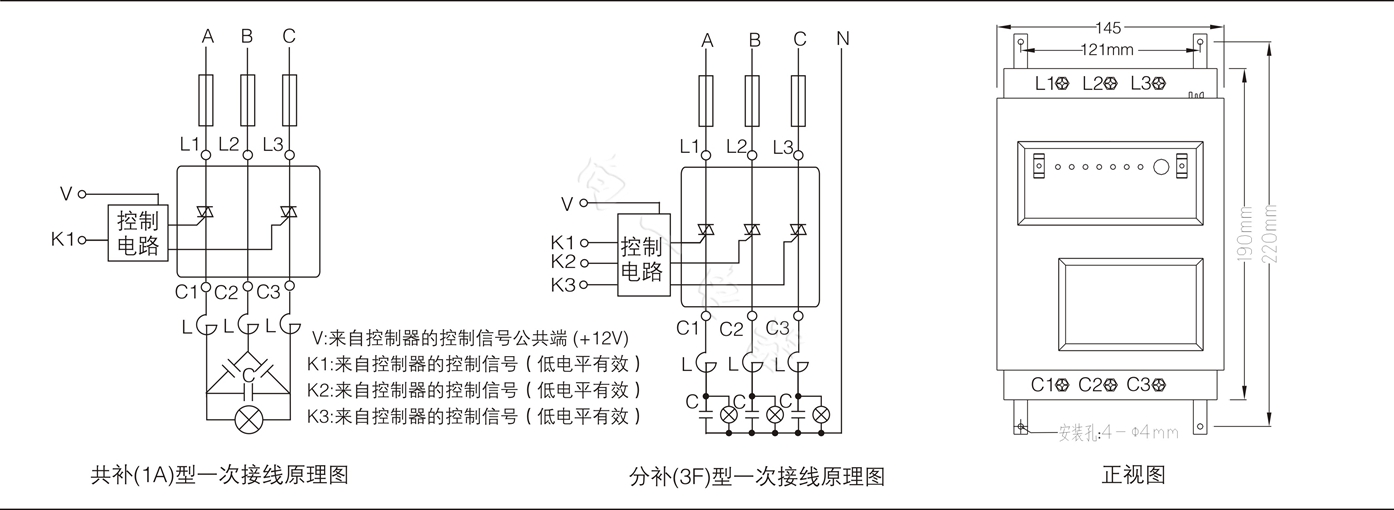

五、接线图


六、使用前注意事项

1. 本开关为风机散热型,必须保证冷却风机进、出口空气流动畅通,注意与附近元件距离。
2. 本开关输入端必须串联断路器条件下使用。
3. 请用带有绝缘保护的电缆接线鼻连接。
4. 当开关从电网断开后,负载电容器中仍然有残余电压,在安装和维护工作前,请检查电容器是否带电,确保人身安全。务必专业人员操作!
5. 当串有电抗器工作时,要充分考虑电网的复杂性,特别是针对固定次数的谐波信号进行消谐时,有可能会放大其它次数的谐波信号,建议使用带有谐波保护功能的无功补偿控制器,否则会由于电荷传导的影响而损坏本开关。
6. 如用户需要连接判断开关导通与否的指示灯,应直接连接在电容器组的两端。每只可控硅两端都并联了一只510K的电阻,当用户使用微功耗指示灯指示开关的导通与否时,在未接电容器组的情况下应考虑此电阻的影响(在开关断开的情况下有可能使指示灯微亮),这属正常现象。
7. 用户在调试开关导通和截止时必须在连接电力电容器的情况下通过测量开关输出是否有额定电压来间接判断。由于本产品是电子开关它不能使用万用表的短路测量档位直接测量开关的导通与否，这样的检测结果是不能作为开关是否正常工作的依据。
