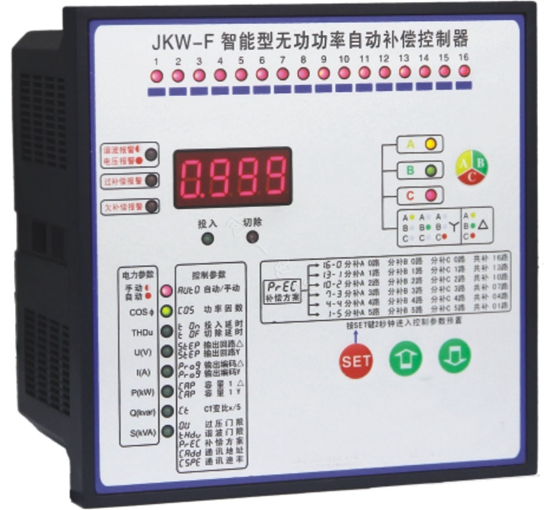

名称：分补式智能型无功功率自动补偿控制器
型号：JKW-F
外型尺寸：122mm×122mm×99mm

一、主要性能指标

JKW-F系列智能型无功功率自动补偿控制器以高速高性能微处理器为核心器件，同时取样3相电压3相电流为信号，提供多种分补+共补补偿方案，以及多种投切编码方案，用户可通过修改参数任意选择。
JKW-F系列无功功率自动补偿控制器采用基波无功功率和基波功率因数复合控制电容器组的投切，投切稳定无投切振荡。适用于交流45Hz~65Hz，0.4kV以下电力系统无功功率补偿的自动控制。

二、功能特点

1. 、以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
2. 功率因数测量精度高，显示范围宽。
3. 实时显示基波功率因数（COSφ）。
4. 有12种编码输出供用户选择。
5. 最多有多种补偿方案供应用选择，最多16路输出。
6. 人机界面友好操作方便。
7. 各种控制参数全数字可调直观使用方便。
8. 具有自动运行与手动运行两种工作方式。
9. 具有过电压和欠电压保护功能,具有掉电保护功能数据不丢失。
10. 具有通讯和谐波保护功能。

三、技术参数

四、工作环境

1. 海拔高度不超过2500米。
2. 环境温度-20℃~+50℃。
3. 空气湿度在40℃时不超过50%，20℃时不超过程90%。
4. 周围环境无腐蚀性气体、无爆炸及易燃物品、无导电尘埃介质存在。
5. 安装地点无剧烈震动。

五、工作原理

JKW-F系列控制器采用功率因数和无功功率两个控制参数控制电容器组的投切，当电网的功率因数低于目标功率因数时,JKW-F控制器便计算当前电网的功率因数提升到目标功率因数时所需补偿的无功功率，当所需无功功率大于单组最小电容组容量的0.65倍时控制器就决定投入电容器组，经过用户定义的延时时间后，如投入条件仍然成立，控制器马上输出投入信号；当所需无功功率远远大于最小电容器容量时，控制器可能一次性投入多只电容器组，为了满足电磁兼容的要求，一次性投入多只电容器组的总容量不大于补偿系统最大单只电容器容量，一次性的到位补偿，避免了多余的投切环节提高了接触器和电容器的使用寿命；当补偿无功功率小于单组电容器最小值的0.65倍时，JKW-F控制器将拒绝投入。
为了应对电网负载变化比较快场合，JKW-F控制器使用延时时间内的无功功率平均值作为投切电容器组时的无功依据。

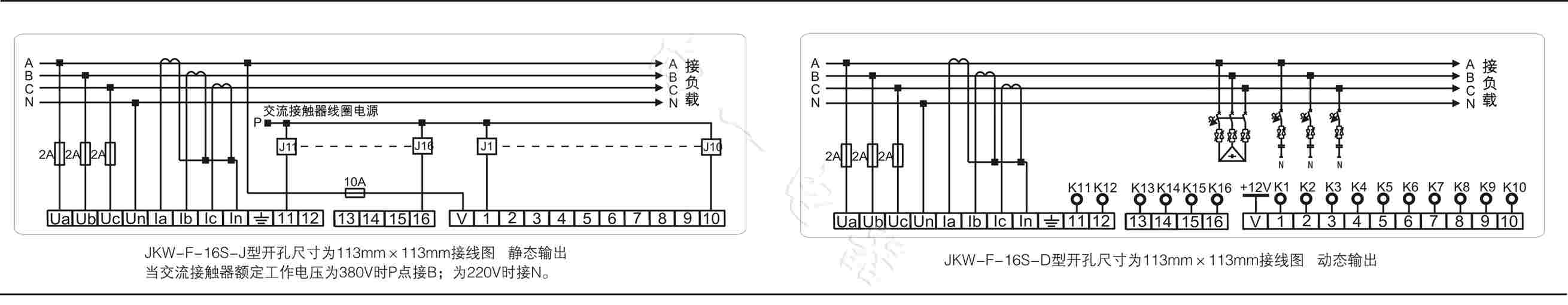

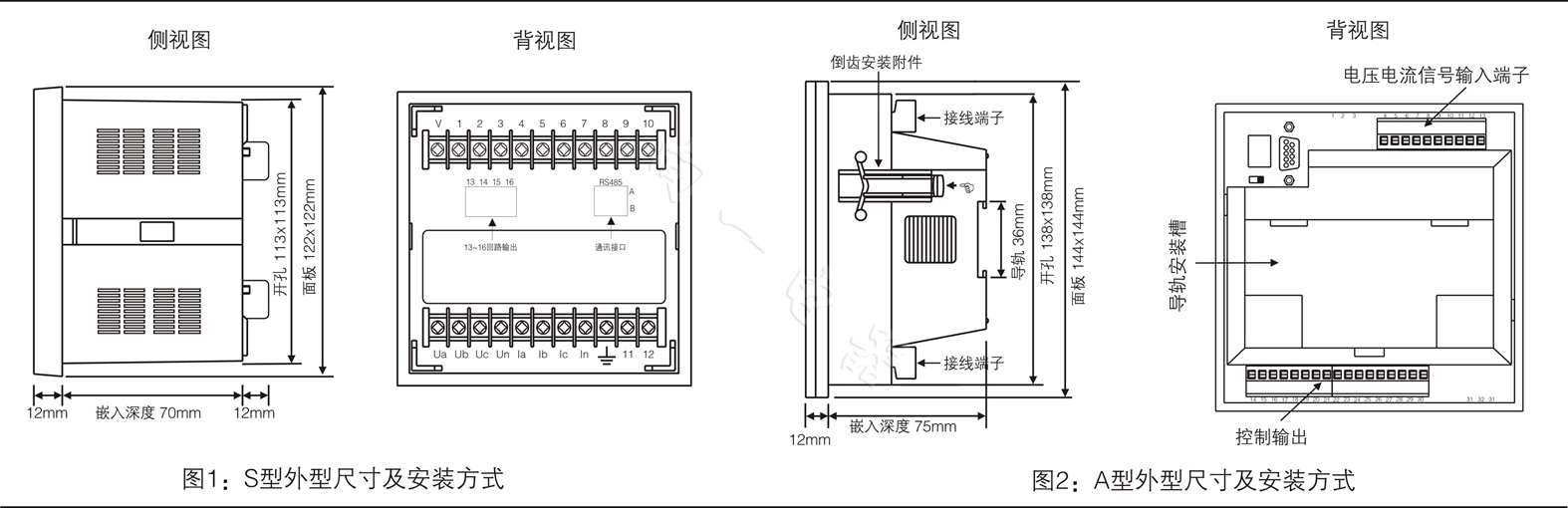

六、产品尺寸图
