名称：共补式智能型无功功率自动补偿控制器型号
型号：JKW-G
外型尺寸：122mm×122mm×99mm
一、主要性能指标
JKW-G系列智能型无功功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效率与社会效率。
二、功能特点
- 以无功功率计算投切电容容量，补偿精度高，无投切震荡。
- 功率因数测量精度高，显示范围宽。
- 初始相位预置（软件调节同名端或电流极性）。
- 人机界面友好操作方便。
- 各种控制参数全数字可调直观使用方便。
- 具有自动运行与手动运行两种工作方式。
- 具有过电压和欠电压保护功能。
- 具有掉电保护功能数据不丢失。
- 抗干扰能力强，数字积分、滤波、对谐波不敏感。
三、技术参数
|
额定工作电压 |
AC380V或AC220V±10% |
额定电流 |
AC0~5A |
|
额定频率 |
45~65Hz |
投切延时 |
动态1s~30s；静态1s~250s |
|
灵敏度 |
100mA |
目标COSφ预置 |
0.7~0.99，出厂预置0.95 |
|
欠压保护 |
340V/180V，回差5V |
过压保护 |
435V/250V，回差5V |
|
电容容量预置 |
0~99Kvar |
CT变比 |
50~3000/5A，出厂预置为500/5A |
|
静态输出每支路 |
250V 5A |
动态输出每支路 |
DC12V 10mA |
|
无功功率 |
±2.0% |
测量精度 |
电压±1.0%，电流±1.0%，功率因数±1.0% |
|
外形尺寸 |
122mm×122mm×99mm |
开孔尺寸 |
113mm×113mm |
四、工作环境
- 海拔高度不超过2500米。
- 环境温度-20℃~+50℃。
- 空气湿度在40℃时不超过50%，20℃时不超过程90%。
- 周围环境无腐蚀性气体、无爆炸及易燃物品、无导电尘埃介质存在。
- 安装地点无剧烈震动。

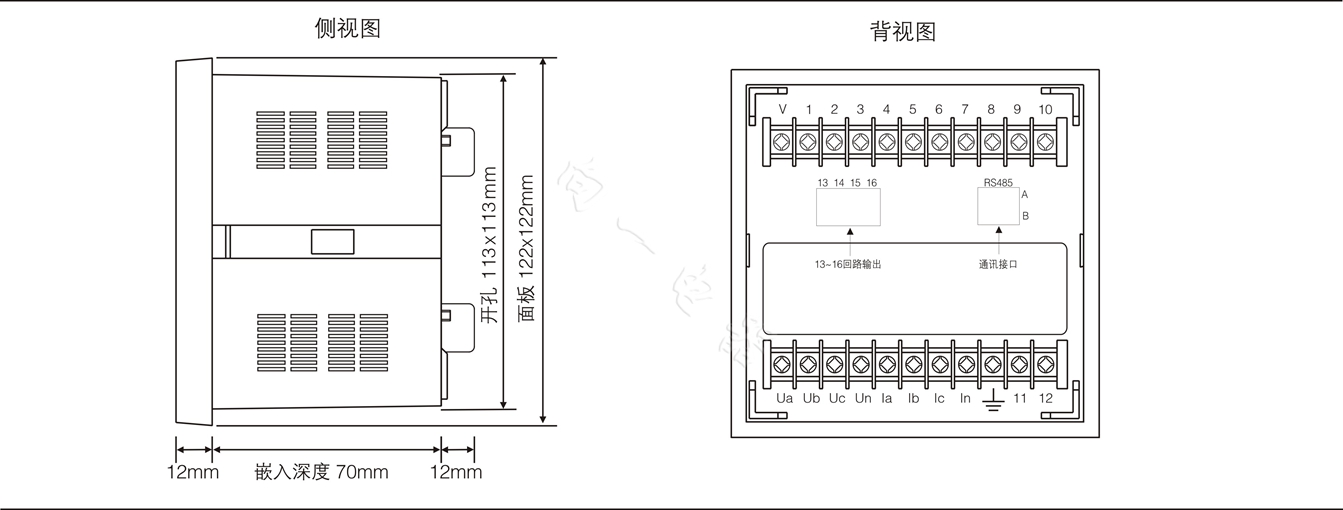

五、产品尺寸图

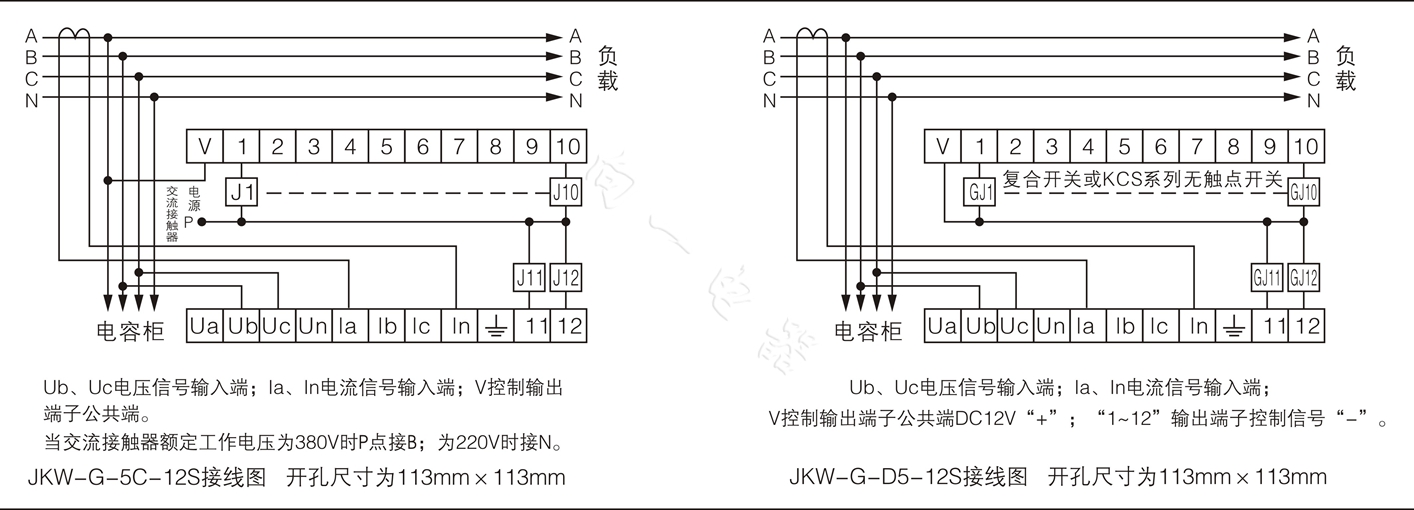

产品接线图
|
