F80B、Q80B 90度船用表-HZB 频率表
名称:F80-HZB、Q80-HZB、F80B-HZ、Q80B-HZ、JE80-HZ、DN80-HZ
外型尺寸:80×80mm 开孔尺寸:76×76mm

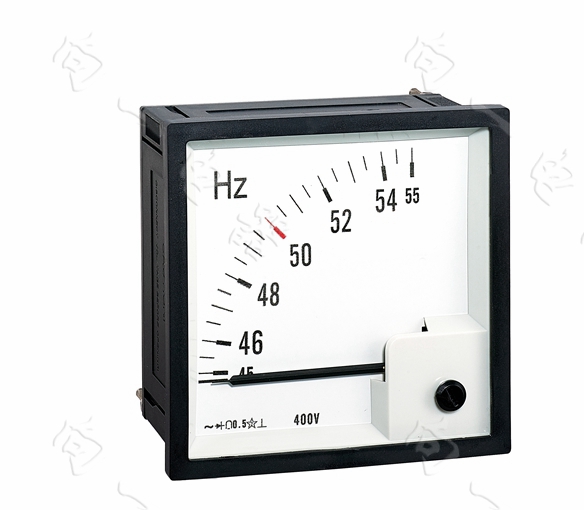

F80/Q80船用频率表用于各种交流输配电系统、控制屏及用电设备上测量线路的频率,根据船舶等行业实际使用环境条件及要求,对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量,而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。
一、主要技术性能
1.先进的变换器线路和指示机构一体化结构,仪表测量精度高,精度为0.5级,指针展开角度为90度。
2.本系列仪表为磁电系仪表,有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度:-25℃~+65℃。
4.外壳采用ABS阻燃料,外壳与电路耐电压为AC2000V/1分钟,外壳防护符合IP42,允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构,系列仪表外形尺寸以12为模数,正面为方形,外形美观,方形结构便于盘柜布局。
二、频率测量规格
名称
|
型号
|
额定电压
|
使用电压范围
|
量限①
|
接入说明
|
等级
|
频率表
|
F80-HZB
Q80-HZB
JE80-HZ
DN80-HZ
|
100V
|
90~110V
|
45~50~55HZ
55~60~65HZ
350~400~450HZ
|
直接接入或经电压互感器PT接入
|
0.5
|
220V
|
200~240V
|
380V
|
340~410V
|
①可按用户需要制成量限规格以外的频率表,如54~60~66HZ;也可按用户需要在设定值处划红线。

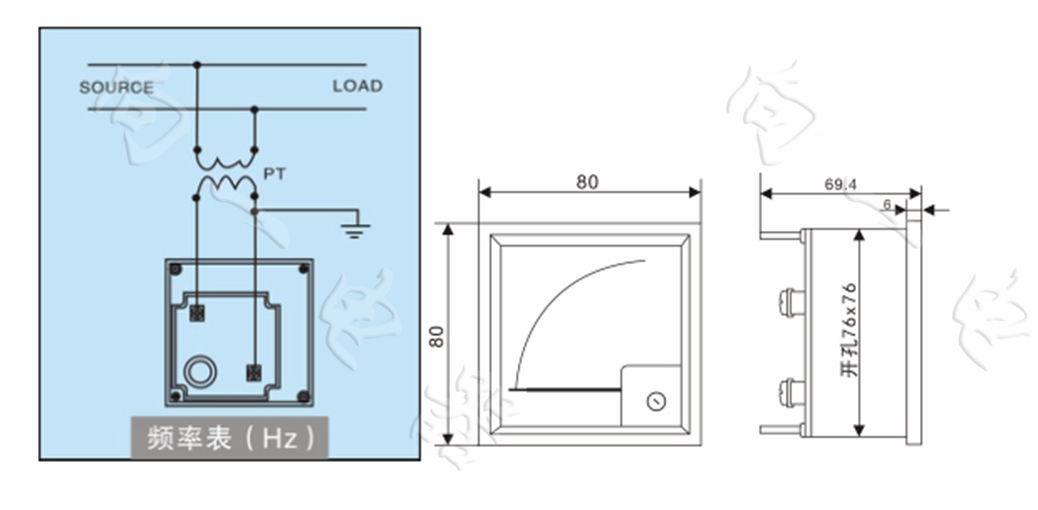

三、接线方式和仪表尺寸
|
