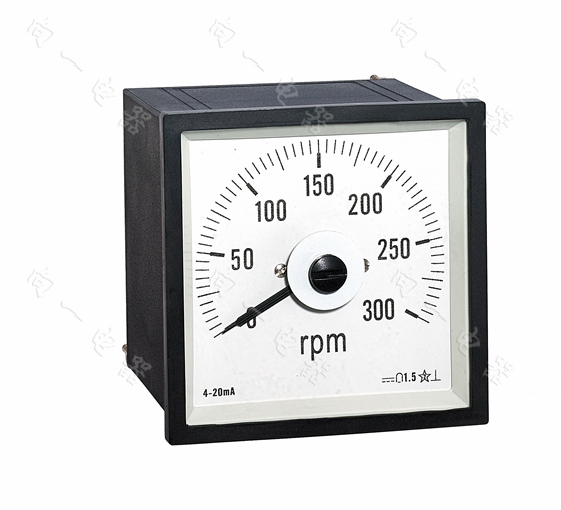

F72、Q72-RPM广角度船用转速表
名称：
型号 F72-RPM、Q72-RPM、61C13-RPM、61C14-RPM
外型尺寸：72×72mm    开孔尺寸：68×68mm

F72船用转速表用于各种输配电系统、控制屏及用电设备上测量转速，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。

一、主要技术性能

1.本系列电表测量机构为磁电系张丝支承与磁电系轴尖式结构。张丝支承：转动部分无摩擦，工作可靠，抗机械冲击性能高；轴尖式结构由于其可动部分采用缓冲减震的弹簧轴承座，轴尖和轴承采用高硬度的钴钨合金和刚玉宝石组成，使其具有极优的抗振动疲劳，耐冲击和耐磨损特性，振动在加速度≤0.7g的条件下满意运行。最适合安装在船舶上，也可用于火车机车，石油化工，核电站，移动电站，工矿。
2.先进的变换器线路和指示机构一体化结构，仪表测量精度高、转角大，精度1.5级，指针展开角度为240度。

1. 本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
2. 工作环境温度：-25℃~+65℃。
3. 外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
4. 仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。

二、测量规格

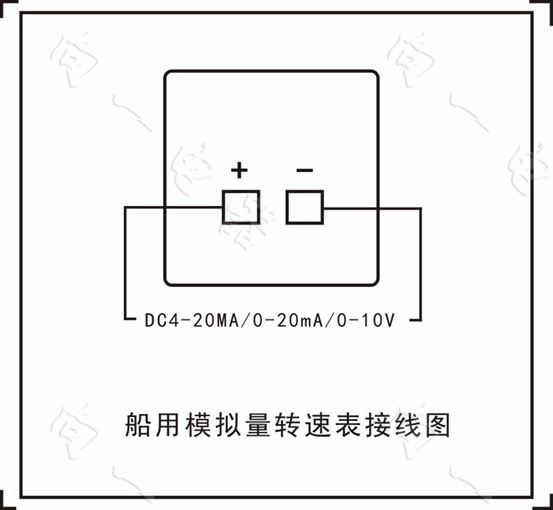

三、接线方式和仪表尺寸
