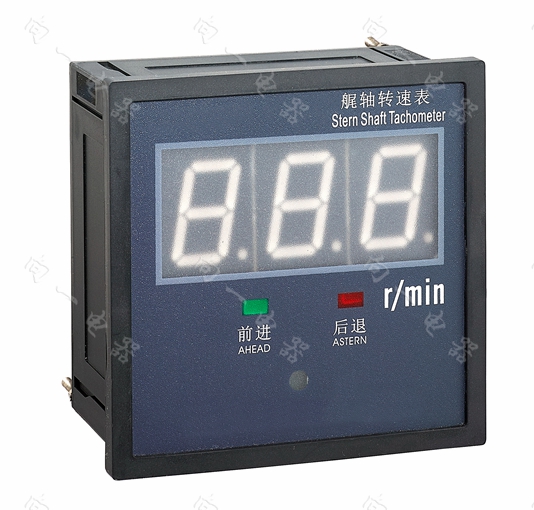

名称：船用艉轴转速表说明书
外型尺寸：96×96mm    开孔尺寸：91×91mm

一、概述
艉轴转速表是我厂生产的多系列艉轴转速方向测量仪器中最新颖的一种产品。艉轴转速表是自动测量并显示船舶主机艉轴(中间轴)转速和方向,其突出优点如下：
1、本转速表采用微电脑控制,检测能力强,可靠性强。采用双色大屏幕数码管显示,读数正确、直观、稳定,前进顺转为黄色伴有黄色灯指示,后退倒转为红色伴有红色灯指示,停转黄灯和我红灯同时点亮。
2、当船舶艉轴转速等于或小于20转/分时,本装置显示停车指示,提示符为:--0前进.后退等同时点亮。为减少在强光与黑暗时的亮度反差,使观看效果更加清晰舒适,内装有自动调光功能。
3、本转速表为非接触磁感应测量,采用双向无源传感器,居国内领先水平,其最大的优点是不但灵敏度高感应距离大,而且可靠性高,耐高温、高湿、不怕油污、油雾。
4、小磁钢感应测速,省去的笨重的测速齿轮盘,安装方便。

二、技术参数
1、电压电源：DC24V ±20%              2、测量范围：±30-±900转分
3、测量精度：0.5级                      4、环境温度：-20°-+80°
5、工作方式：连续                    6、可主接转速表2只

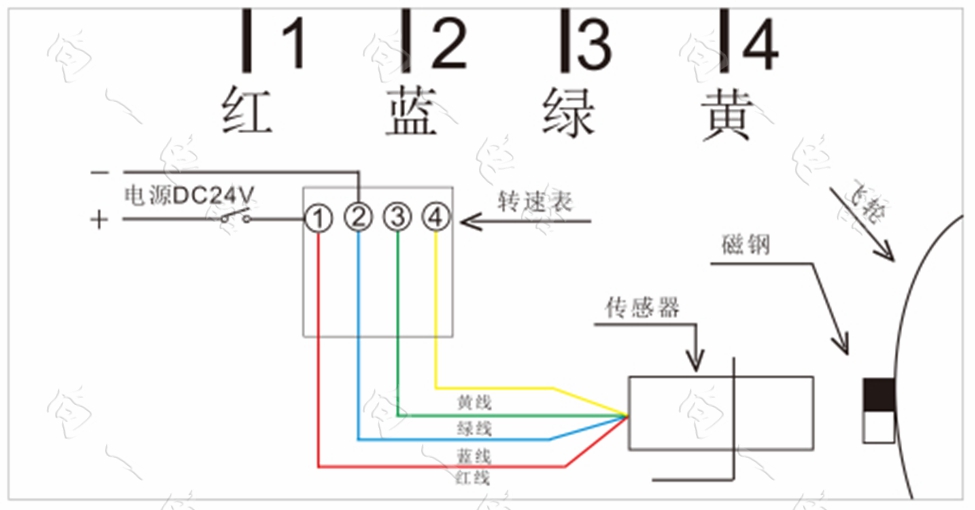

三、接线方法

a.艉轴转速表和SZB-22-W转速传感器,需DC24V供电电源。
b.小磁钢的安装:将要安装小磁钢的艉轴表面清理干净,把小磁钢N极用504胶合剂或环氧树脂粘在艉轴上。
c,SZB-22-W转速传感器的安装:如上图所示,转速传感器和艉轴测速磁钢S极距离3-10mm之间。(如果转
速表无显示,请把磁钢翻转一面讣S极对准转速探头,或者转速探头与磁钢之间的间隙太远)转速传感器的
记号面朝上,传感器平面与测速磁钢平面一致,传感器中心轴对准艉轴中心0,安装后如果发现倒顺车状态
显示与实际相反,请将3绿色线与4黄色线互换。

四、产品成套性
1.艉轴转速表            1只                             2.SZB-22-W(M22X1)转速传感器
3.测速磁钢              1个                              4.使用说明书           1份
