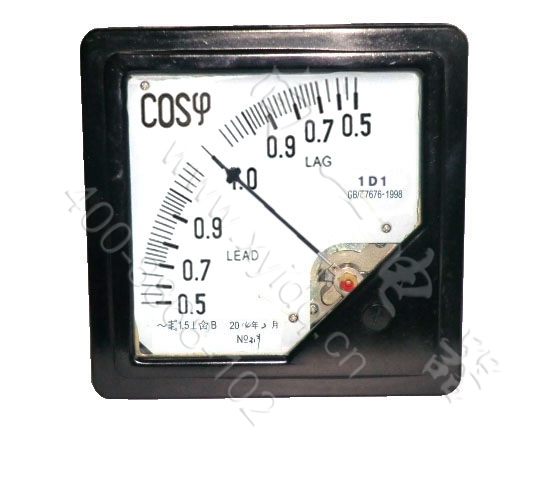

名称：1D1-COSφ 指针式功率因素表
型号：1D1-COSφ
外型尺寸：160×160mm 开孔尺寸：150×150mm
1D1功率因素板表是用途广泛的直接作用模拟指示电测量仪表，用于交流电路中功率因素的测量。显示被测量线路功率因素的变化趋势（超前OR延迟）；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
90° |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
电参数 |
测量范围 |
接入说明 |
精度 |
|
功率因素表 |
1D1-COS |
电流 |
5mA~5A |
直接接入 |
2.5 |
|
10A~10kA |
经电流互感器CT接入（二次电流为5A、1A） |
|
电压 |
10V-600V |
直接接通 |
|
1kV-35kV |
经电压互感器PT接入（二次电压为100V） |

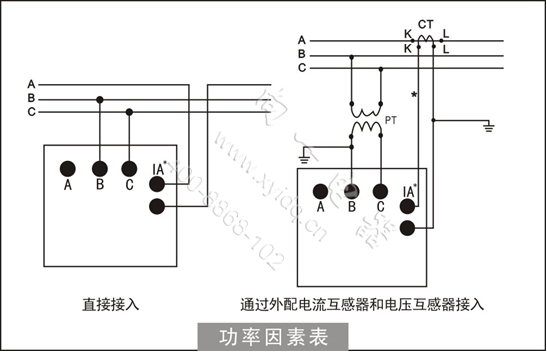

三、仪表接线

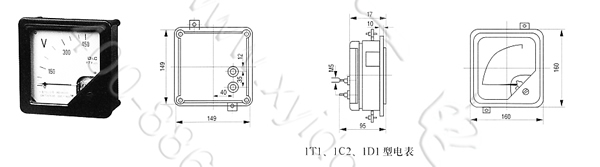

四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校。 |
