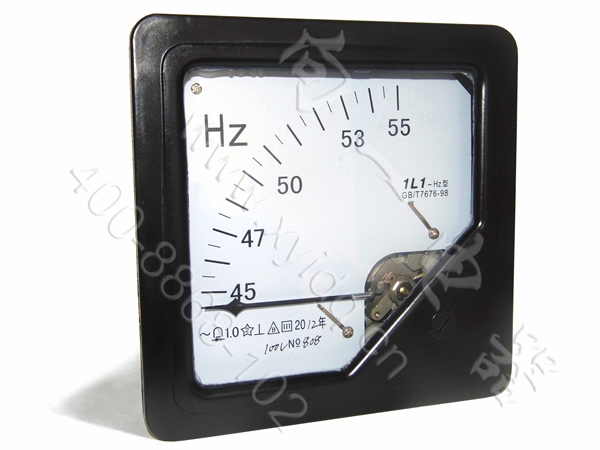

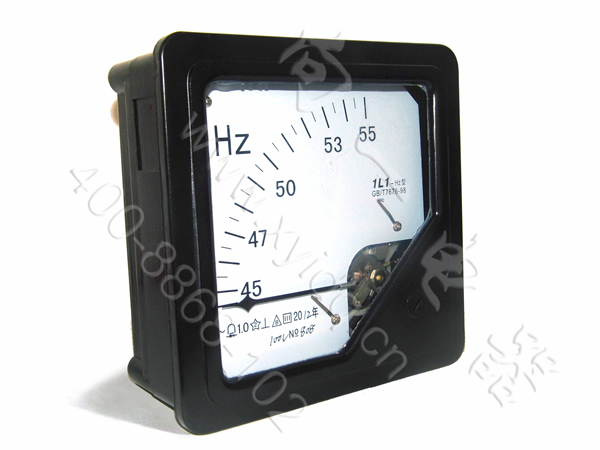

名称：1L1-HZ 指针式频率表
型号：1L1-HZ
外型尺寸：160×160mm 开孔尺寸：150×150mm
1L1频率指针表是用途广泛的直接作用模拟指示电测量仪表，用于交流电路中频率的测量。显示被测量线路频率的变化趋势；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
90° |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
测量范围 |
接入说明 |
精度 |
|
频率表 |
1L1-HZ |
45-55HZ 55-65HZ |
100V，220V，380V |
1.5 |
|
经电压互感器PT 接入，次级电压100V |

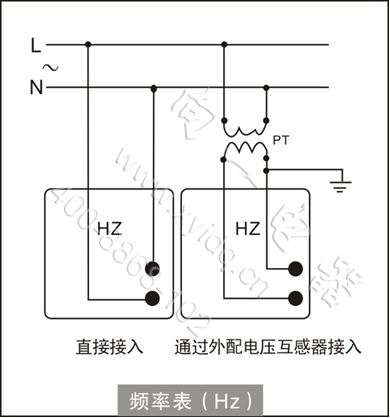

三、仪表接线
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校。 |
