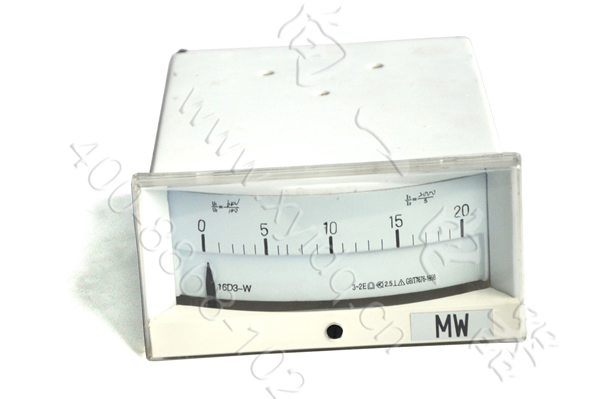

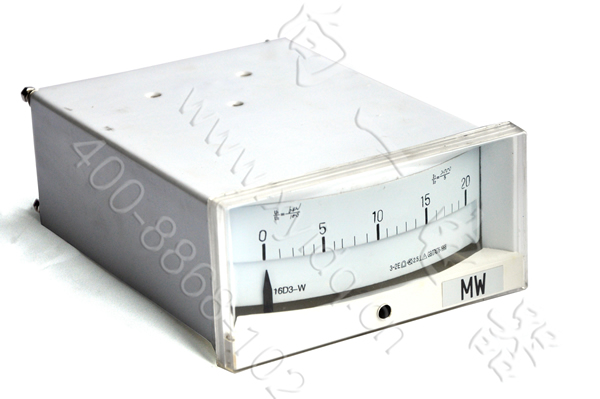

名称：16D3-KW 有功功率表
型号：16D3-KW
外型尺寸：160x80mm 开孔尺寸151x71mm
产品概述
本系列的仪表是磁电系加整流第或电阻器或分流器构成，支承部由宝石轴承和轴尖，可动部分由磁系统、动圈、指针构成，实现对线路有功功率的测量。
用途：
本系列仪表适用于各种电量控制设备及科研部门测试计量仪器，电站、电网、等电力系统配电盘上测量电量之用，仪表使用条件属B组，能在湿热环境下正常工作。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
从左向右指示 |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
电参数 |
测量范围 |
接入说明 |
精度 |
|
有功功率表 |
16D3-W |
电流 |
5mA~5A |
直接接入 |
1.5 |
|
10A~10kA |
经电流互感器CT接入（二次电流为5A、1A） |
|
电压 |
10V-600V |
直接接通 |
|
1kV-35kV |
经电压互感器PT接入（二次电压为100V） |

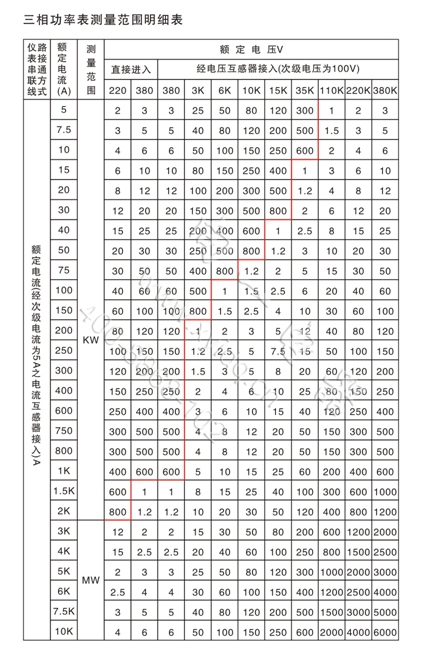

三、三相功率表测量范围对应表

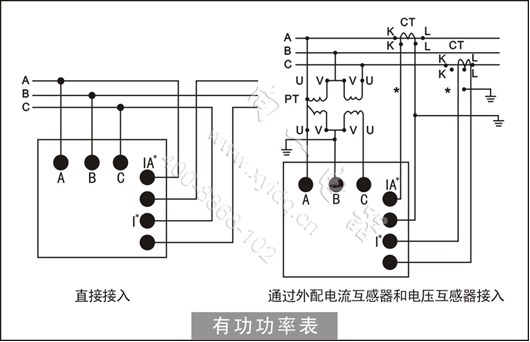

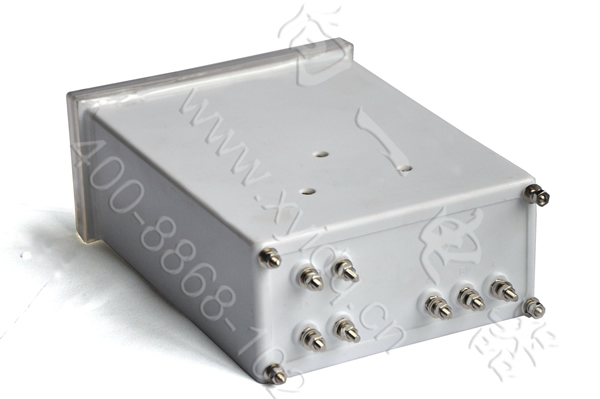

四、仪表接线
五、仪表尺寸
六、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5.输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A），
当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
|
