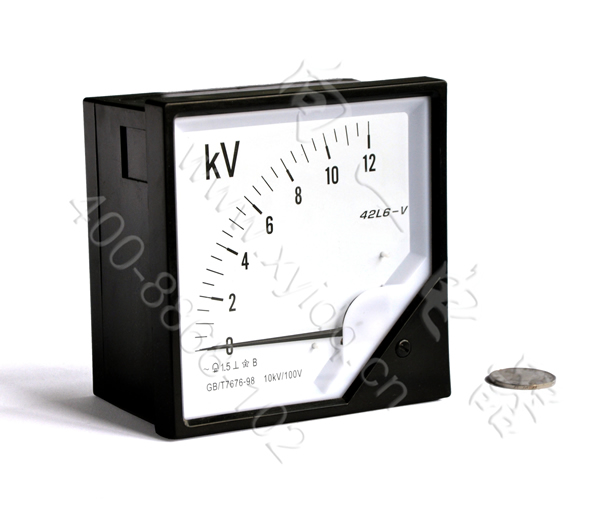

名称：42L6-V 交流指针电压表
型号：42L6-V
外型尺寸：120x120mm 开孔尺寸:112x112mm
42L6系列仪表由测量线路、测量机构、指示设置构成，采用磁电系内磁式结构。显示被测量电流和电压的变化趋势；主要用于工矿企业、冶金、化工、电力、成套设备及各种电控装置上。整体美观大方，视阈开阔。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
90° |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
单位 |
测量范围 |
接入说明 |
精度 |
|
交流电压表 |
42L6-V |
V |
10V-600V |
直接接通 |
1.5 |
|
kV |
1kV-35kV |
经电压互感器PT接入（二次电压为100V） |

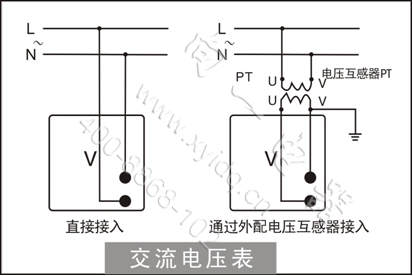

三、仪表接线

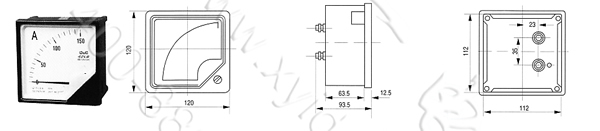

四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. 当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
|
