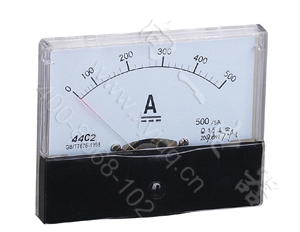

名称：44C2-A 直流指针电流表
型号：44C2-A
外型尺寸：100x80mm 开孔尺寸70x60mm
44型电表是用途广泛的直接作用模拟指示电测量仪表、适用于直流流电路测量电流参数。安装式电表的优点是可以显示被测量电量的变化趋势：主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
90° |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
单位 |
测量范围 |
接入说明 |
精度 |
|
直流电流表 |
44C2-A |
A |
5mA~10A |
直接接入 |
1.5 |
|
kA |
20A~10kA |
经直流分流器接入（二次电压75mV） |
三、仪表接线
四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. 当输入标称电流超过DC 10A时，需另配直流分流器（二次电压75mV）。 |
