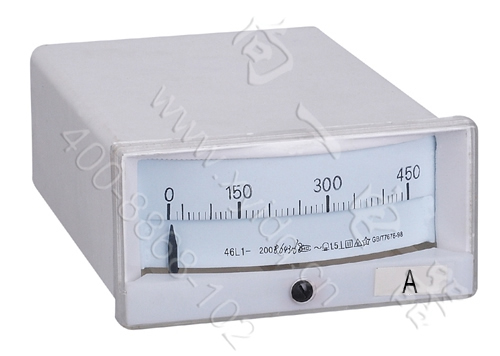

名称：46L1-A 交流指针电流表
型号：46L1-A
外型尺寸：120x60mm 开孔尺寸114x54mm
产品概述
适用范围: 本系列产品为磁电系内磁式结构,适用于安装在各控制系统和配电系统的,显示面板和大型开关板上指示电流的变化。
用途：
本系列仪表适用于各种电量控制设备及科研部门测试计量仪器，电站、电网、等电力系统配电盘上测量电量之用，能在湿热环境下正常工作。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
从左向右指示 |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
二、测量规格
|
产品名称 |
型号 |
单位 |
测量范围 |
接入说明 |
精度 |
|
交流电流表 |
46L1-A |
A |
5mA~20A |
直接接入 |
1.5 |
|
kA |
30A~10kA |
经电流互感器CT接入（二次电流为5A、1A） |

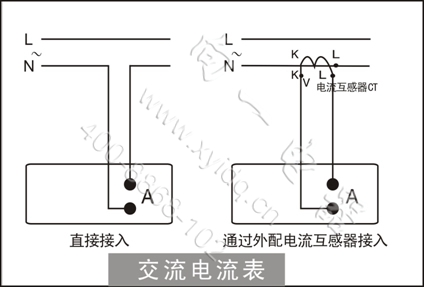

三、仪表接线
四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 20A时，需另配电流互感器CT（二次电流5A）。 |
