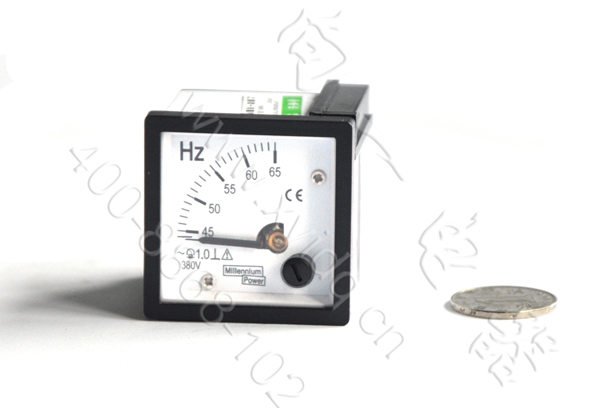

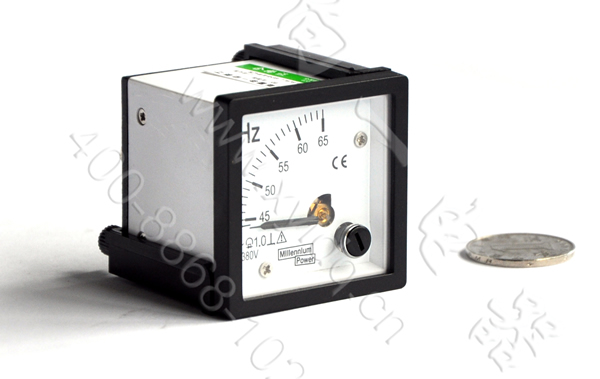

名称：99T1/SQ48-HZ 指针式频率测量板表/指针表 交流赫兹表 48*48
型号：99T1-HZ、SQ48-HZ
外型尺寸：48x48mm 开孔尺寸45x45mm
一、概述
99T1系列方型仪表外壳采用阻燃型ABS工程塑料，高效的接线方式，采用印刷刻度盘和透明玻璃盖，整体美观大方，视眼开阔。适用于电路中指示功率的的变化情况。主要用于工矿企业，冶金，化工、电力、成套设备及各种电控装置上。造型简洁明快、美观大方。产品性能符合GB/T7676-1998国家标准要求。
二、主要性能指标
|
国家标准 |
GB/T 7676-98 |
|
安装位置 |
仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
|
指针偏转角度 |
90° |
|
存储温度 |
-40℃-+70℃ |
|
阻尼时间 |
小于4s |
|
工作环境 |
温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
|
绝缘强度 |
能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
|
绝缘电阻 |
大于20MΩ/DC500V |
三、测量规格
|
产品名称 |
型号 |
单位 |
测量范围 |
接入说明 |
精度 |
|
频率表 |
99T1-HZ |
HZ |
45-55HZ
45-65HZ |
直接接通，电压100V,220V,380V |
1.5 |

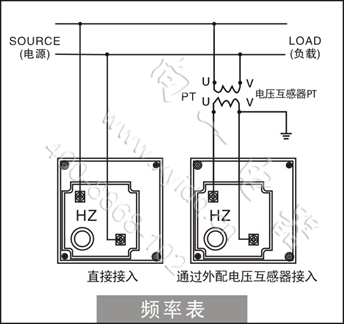

四、仪表接线

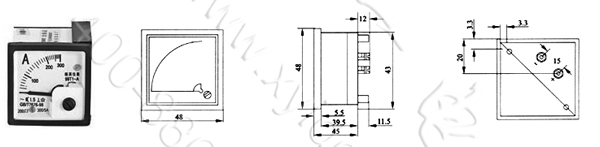

五、仪表尺寸
六、高磁结构
高磁结构运用磁性更高的磁钢，加以线路元器件的配合，更好的保护仪表，减少因为突然的高压和正负极接反引起的打针、烧表的情况；如果出现电压的频繁变化，因为磁钢的磁性强，对指针的抓力大，所以指针不会频繁摆动，而是非常缓慢，故读数也较为稳定。
七、注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校； |
