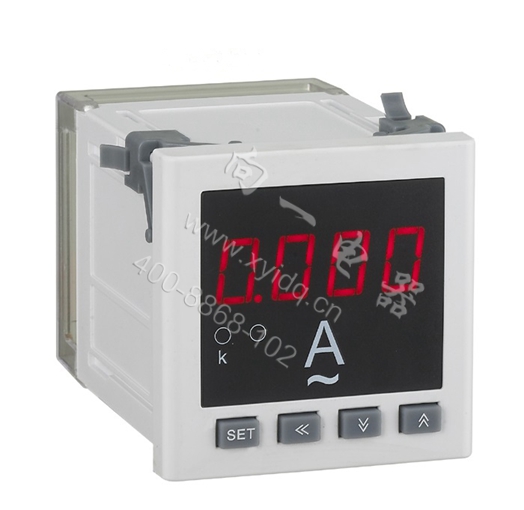

名称：XY194I-DK1 单相智能电流表
型号：XY194I-DK1、XY195I-DK1
外型尺寸：48×48mm 开孔尺寸：45×45mm
一、主要性能指标
1.高精度测量单相交流电流或直流电流
2.数码管4位显示，显示范围：0.000-9999；
3. 电流变比CT可通过面板上的按键进行编程设置
4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V、DC48V、DC24V
二、技术指标
|
|
参数 |
|
测量精度 |
0.5级 |
|
信号输入 |
接线方式 |
单相 |
|
电流 |
额定电流 |
AC 1A、AC 5A、DC 20mA、DC 1A、DC 5A、DC 75mV |
|
过负载 |
1.2倍（持续），10倍/5秒（瞬间）。 |
|
功耗 |
<0.4VA/相 |
|
阻抗 |
<20mΩ |
|
频率 |
45-65HZ |
|
辅助电源功耗 |
<4VA |
|
扩展功能模块 |
通讯接口 |
1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps，默认2400bps |
|
开关量输入 |
支持2路干结点输入 |
|
开关量输出 |
支持2路继电器输出，容量：AC 250V/5A,DC 30V5A |
|
变送输出（模拟量） |
支持1路模拟量输出：0/4～20mA或0～5/10V |
|
环境 |
环境温度 -10℃～+55℃ 存储温度 -25℃～+70℃
相对湿度 ≦93%,无腐蚀性气体场所 海拔≦2500m |
|
安全 |
绝缘电阻>100mΩ 交流耐压 AC 2kV |
|
电磁兼容性 |
静电放电 4级 电快速瞬变脉冲群 4级
浪涌(冲击） 4级 |

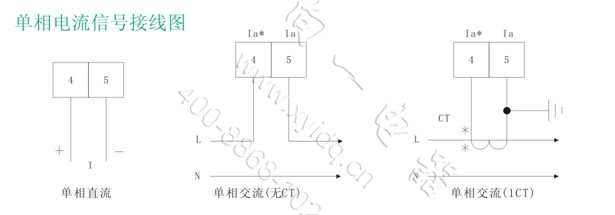

三、仪表接线
四、仪表编程设置
1．键盘按键:
SET ：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。  ：菜单项目的下移或数值递减。  ：回退到上级菜单，在参数设置时回退且保存设置。
注：1、在密码、CT值、PT值输入状态下，“SET”键为光标右移键
2、交流电流CT值：CT=电流互感器初级电流值/电流互感器次级电流值
3、指示灯:“k”:千单位，真实数值为显示值的一千倍。
2．显示操作说明
上电后，进入测试状态。按上下移键可查看显示各项菜单。

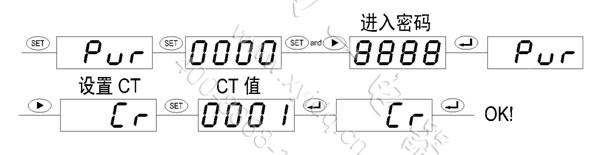

3. 设置操作说明
按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态
1、 工作模式
在正常情况下，仪表处于电量值正常显示工作状态。这时按下SET键，进入查看状态，可查看仪表的参数。
按下SET键，出现PUT，输入正确密码后，即可进入编程模式。出厂默认密码值是8888
2、显示字符说明
|
字符 |
说明 |
参数范围及说明 |
|
PUT |
密码输入 |
0000-9999 |
|
CT |
电流变比 |
0001-9999 |
|
BJH（带报警功能才显示） |
高报警设置 |
0001-9999 |
|
BJL（带报警功能才显示） |
低报警设置 |
0001-9999 |
五、仪表尺寸
六、使用前注意事项
1. 工作环境温度为-25～+55℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。 |
