名称：XY194I-DK4 三相智能电流表
型号：XY194I-DK4
外型尺寸：48×48mm 开孔尺寸：45×45mm
一、主要性能指标
1.高精度测量三相交流电流
2.三排数码管4位显示，显示范围：0.000-9999，三排测量各自独立；
3. 电流变比CT可通过面板上的按键进行编程设置
4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V
二、技术指标
|
|
参数 |
|
测量精度 |
0.5级 |
|
信号输入 |
接线方式 |
三相四线/三相三线 |
|
电流 |
额定电流 |
AC 1A、AC 5A |
|
过负载 |
1.2倍（持续），10倍/5秒（瞬间）。 |
|
功耗 |
<0.4VA/相 |
|
阻抗 |
<20mΩ |
|
频率 |
45-65HZ |
|
辅助电源功耗 |
<4VA |
|
扩展功能模块 |
通讯接口 |
1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps，默认2400bps |
|
开关量输入 |
支持4路干结点输入 |
|
开关量输出 |
支持3路继电器输出，容量：AC 250V/5A,DC 30V5A |
|
变送输出（模拟量） |
支持3路模拟量输出：0/4～20mA或0～5/10V |
|
环境 |
环境温度 -10℃～+55℃ 存储温度 -25℃～+70℃
相对湿度 ≦93%,无腐蚀性气体场所 海拔≦2500m |
|
安全 |
绝缘电阻>100mΩ 交流耐压 AC 2kV |
|
电磁兼容性 |
静电放电 4级 电快速瞬变脉冲群 4级
7.3浪涌(冲击） 4级 |

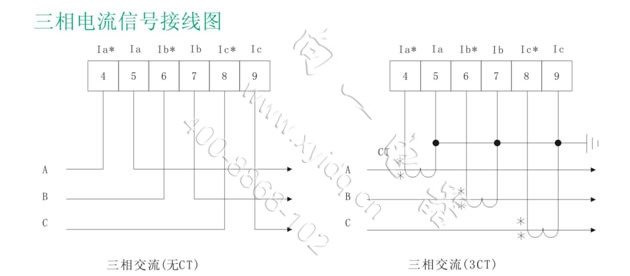

三、仪表接线
四、仪表编程设置
1．键盘按键和显示菜单:
SET ：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。  ：菜单项目的下移或数值递减。  ：回退到上级菜单，在参数设置时回退且保存设置。
在编程状态下，数显界面采用分层结构的菜单方式，仪表提供三排数字显示：
第1排为第一层菜单信息
第2排为第二层菜单信息
第3排为第三层菜单信息
列如：下图所示：第1层：INPT信号输入、第2层：CT电流变比
第3层：电流CT值，即设置为电流规格CT值=25/5A=5。

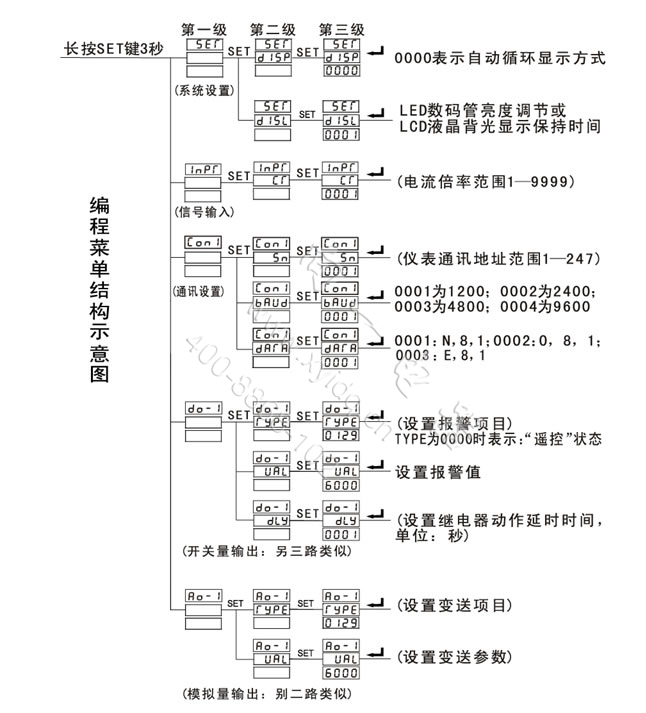

数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数
|
第1层 |
第2层 |
第3层 |
描述 |
|
系统设置SET |
显示DISP |
0000-0003 |
0000表示自动循环显示方式 |
|
DISL |
0001-0003 |
0001-0003为LED数码管亮度调节 |
|
信号输入INPT |
电流变比CT |
1-9999 |
CT值=互感器初级值/次级值 |
|
通讯设置CONi
（i为1-2） |
地址SN |
1-247 |
仪表地址范围1-247 |
|
通讯速度BAUD |
0001-0004 |
0001为1200；0002为2400；0003为4800；0004为9600 |
|
数据格式DATA |
0001-0003 |
0001：N,8,1;0002:0,8,1;0003：E,8,1 |
|
继电器输出设置DO-i(i为1-4) |
选择报警项目或关闭报警 |
设置报警项目的具体门限值 |
选择报警项目，并设置相应的门限值，（报警项目为开关量时，无需设置门限值），一旦满足报警条件，开关输出导通。 |
|
变送输出设置AO-i（i为1-3） |
选择变送项目或关闭变送输出 |
设置变送项目的满刻度值 |
选择变送项目和所对应的电量参数（即0-20mA、4-20mA、4-12-20mA）
列如设置成“AO-1”“TYPE”0315“UAL”5000则表示当A相电流0-5A对应第一路4-20mA的变送输出信号。 |
注意：以上菜单项通讯，继电器输出，变送输出为扩展功能，如果用户使用过程中发现菜单中的某些菜单项比上表中少了或者不起作用，表示用户选的产品不支持该功能。
2．编程设置步骤
上电后，进入测试状态。按上下移键可查看显示各项菜单。
五、仪表尺寸
六、使用前注意事项
1. 工作环境温度为-25～+55℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。
|
