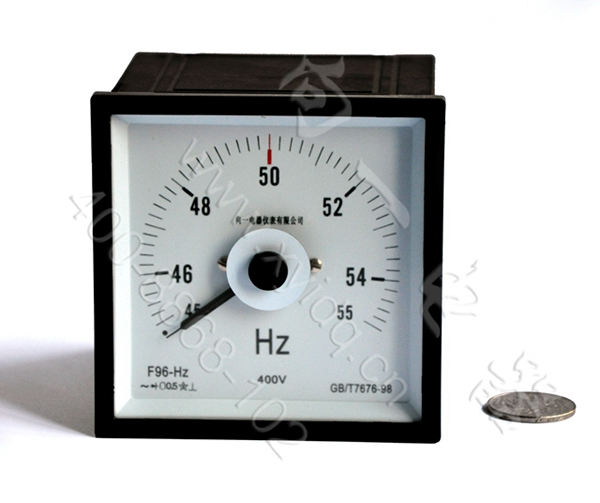

名称：F/Q96-HZC广角度防震型船用频率表/方型工频率指针表 96*96

型号：Q96-HZ、51L5-HZ、51L6-HZ、F96-HZ

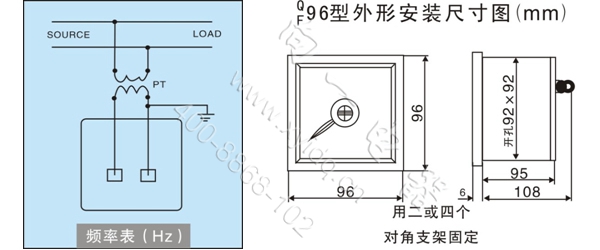

外型尺寸：96×96mm    开孔尺寸：92×92mm



F96/Q96船用频率表用于各种交流输配电系统、控制屏及用电设备上测量线路的频率，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。



1.本系列电表测量机构为磁电系张丝支承与磁电系轴尖式结构。张丝支承：转动部分无摩擦，工作可靠，抗机械冲击性能高；轴尖式结构由于其可动部分采用缓冲减震的弹簧轴承座，轴尖和轴承采用高硬度的钴钨合金和刚玉宝石组成，使其具有极优的抗振动疲劳，耐冲击和耐磨损特性，振动在加速度≤0.7g的条件下满意运行。最适合安装在船舶上，也可用于火车机车，石油化工，核电站，移动电站，工矿。

2.先进的变换器线路和指示机构一体化结构，仪表测量精度高、转角大，精度0.5级，指针展开角度为240度。

3.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。

4.工作环境温度：-25℃~+65℃。

5.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

6.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。





名称	型号	额定电压	使用电压范围	量限①	接入说明	等级
频率表	F96-HZ Q96-HZC 51L5-HZ 51L6-HZ	100V	90～110V	45~50~55HZ 55~60~65HZ 350~400~450HZ	直接接入或经电压互感器PT接入	0.5
		220V	200～240V
		380V	340～410V

①可按用户需要制成量限规格以外的频率表，如54~60~66HZ；也可按用户需要在设定值处划红线。
