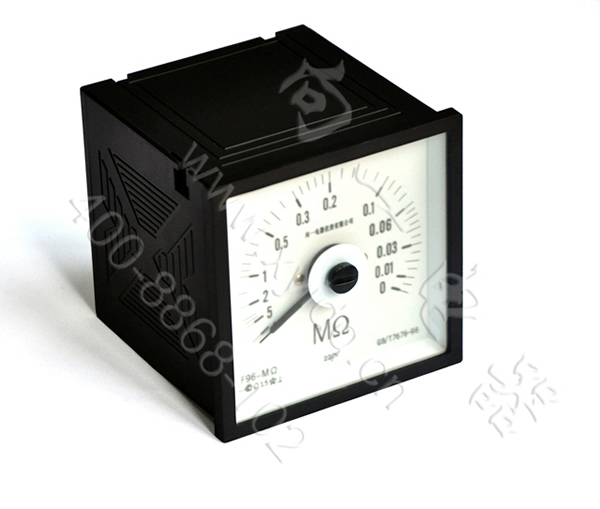

名称：F96/Q96-MΩ交流电网绝缘电阻检测仪/一体化高阻表/船用指针表

型号：F96-MΩ、51L5-MΩ、51L6-MΩ、Q96-MΩ

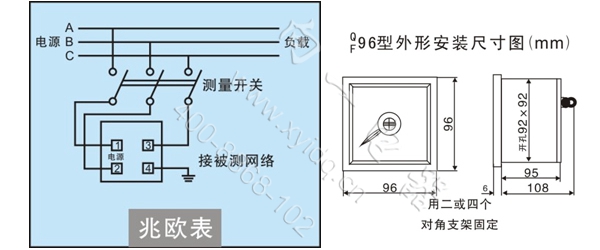

外型尺寸：96×96mm    开孔尺寸：92×92mm



Q/F96-MΩ交流电网绝缘电阻检测仪是用来对船舶交流电网不良接地进行检测的仪器。



1.本系列电表测量机构为磁电系张丝支承与磁电系轴尖式结构。张丝支承：转动部分无摩擦，工作可靠，抗机械冲击性能高；轴尖式结构由于其可动部分采用缓冲减震的弹簧轴承座，轴尖和轴承采用高硬度的钴钨合金和刚玉宝石组成，使其具有极优的抗振动疲劳，耐冲击和耐磨损特性，振动在加速度≤0.7g的条件下满意运行。最适合安装在船舶上，也可用于火车机车，石油化工，核电站，移动电站，工矿。

2.本仪器用于连接检测500V以下非接地式交流配电系统中船舶与电气回路之间的绝缘电阻。

3.本仪器的有效测量范围0.005-5MΩ。

4.正确接线后，接通电源，仪器处于检测状态，指针指示值即为电网绝缘电阻值。

5.在同一网络中，不能同时使用两台检测仪或其他仪器同时测量同一网络的绝缘电阻。

6.先进的变换器线路和指示机构一体化结构，仪表测量精度高、转角大，精度1.5级，指针展开角度为240度。

7.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。

8.工作环境温度：-25℃~+65℃。

9.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

10.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。



注：本表测量0-5Ω，额定工作电压AC220V。也可按用户要求定制其他规格。







名称	型号	额定电压①	报警输出	报警设定	量限	功耗	接入说明	等级
高阻表（交流电网绝缘检测仪）②	F96-BMΩ Q96-BMΩ 51L5-BMΩ 51L6-BMΩ	100V	--	--	0.005~0.2~5MΩ③	3VA	直接接入	2.5
		220V
		380V



①如需其他额定工作电压的电表时，请加以说明；

②电表用于连续测量单相或三相中性点非接地交流电网系统的绝缘电阻；在同一电网中，不能同时使用两只（台）或以上的高阻表和（或）交流电网绝缘电阻检（监）测仪测量电网的绝缘电阻值；
