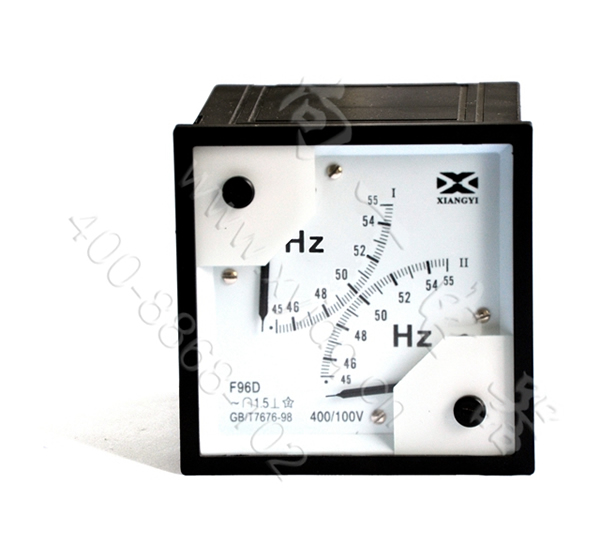

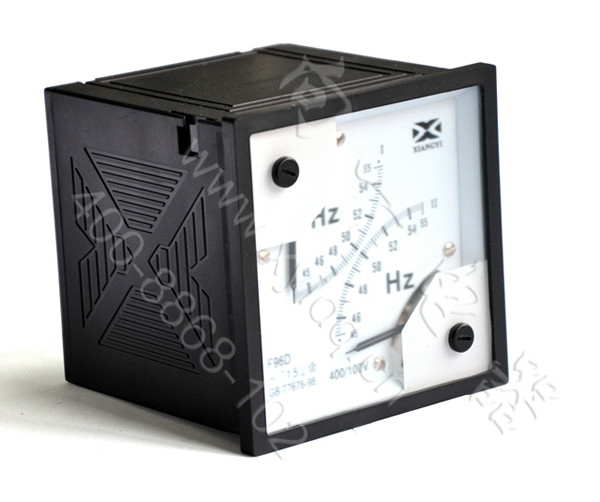

名称：Q/F96D-HZB Q96D-ACB双结构/双指针船舶专用交流频率表

型号：F96D-HZB、Q96D-HZB

外型尺寸：96×96mm    开孔尺寸：92×92mm



Q/F96D-HZB 双指针频率表适用于船舶、移动电站并车配电屏上的频率指示，为双指针（双结构）指示，同时测量两个线路的电压参数。



1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为0.5级，指针展开角度为90度，双指针同时指示。

2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。

3.工作环境温度：-25℃~+65℃。

4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。





名称	型号	额定电压	使用电压范围	量限①	接入说明	等级

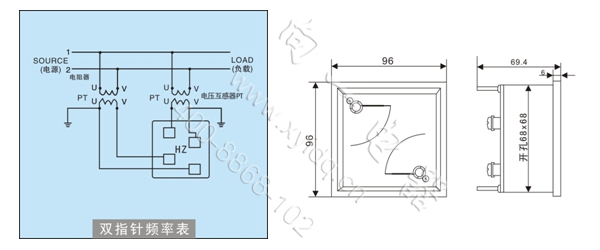

频率表	F96D-HZB Q96D-HZB F96D-ACB Q96D-ACB	100V	90～110V	45~50~55HZ 55~60~65HZ 350~400~450HZ	直接接入或经电压互感器PT接入	0.5
		220V	200～240V
		380V	340～410V

①可按用户需要制成量限规格以外的频率表，如54~60~66HZ；也可按用户需要在设定值处划红线。
