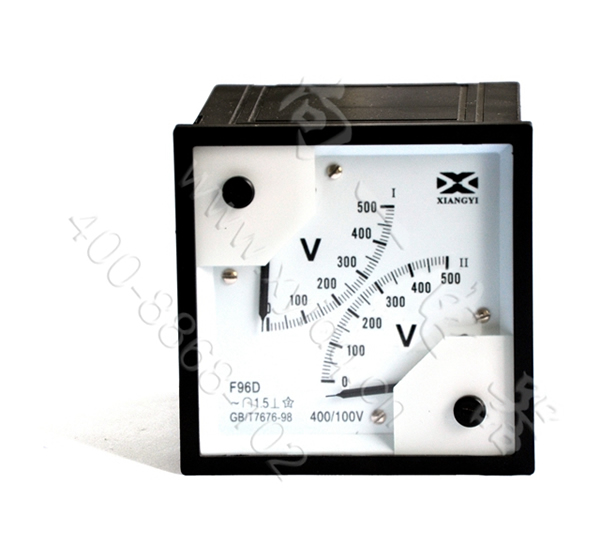

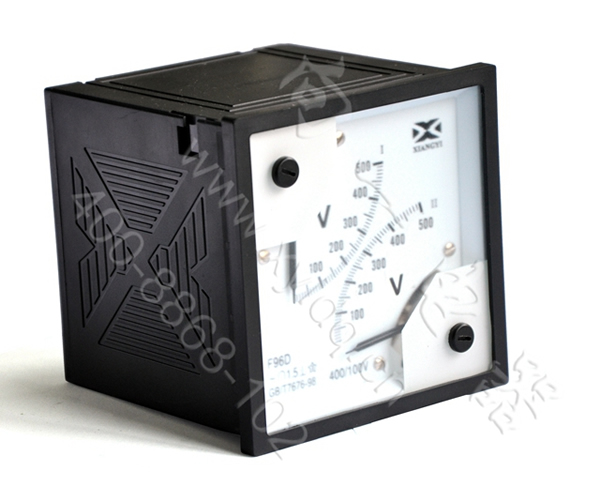

名称：Q/F96D-ACB 双指针/双机构/双结构/双刻度船用电压表
型号：Q96D-ACB、F96D-ACB
外型尺寸：96×96mm 开孔尺寸：92×92mm
Q/F96D-ACB 双指针电压表适用于船舶、移动电站并车配电屏上的电压指示，为双指针（双结构）指示，同时测量两个线路的电压参数。
一、主要技术性能
1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为1.5级，指针展开角度为90度，双指针同时指示。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度：-25℃~+65℃。
4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、电压测量规格
|
名称 |
型号 |
单位 |
量限规格① |
接入说明 |
等级 |
|
交流电压表 |
F96D-ACB
F96D-V
Q96D-ACB
Q96D-V
|
V |
50,75,100,150,250，300,450,500 |
直接接入 |
1.5 |
|
PT变比 |
满量程 |
经电压互感器PT接入（二次电压为100V） |
|
kV |
380V/100V |
450V、500V |
|
3kV/100V |
3.6kV |
|
6kV/100V |
7.2kV |
|
10kV/100V |
12kV |
|
35kV/100V |
45kV |
|
66kV/100V |
80kV |
|
110kV/100V |
150kV |
|
220kV/100V |
300kV |
①规格之外量限仪表、需要在设定值处划红线的仪表以及零位在刻度中间，请在订货时说明，并在合同中确认；

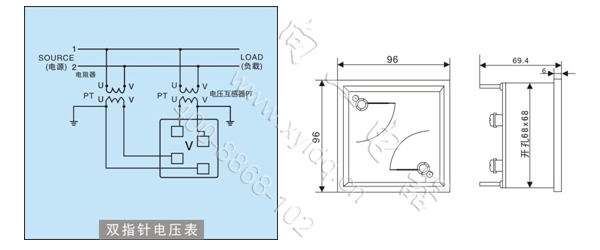

三、接线方式与尺寸
|
