名称：Q96/F96-PS 安装式船用相序表 三相相序指示器 96*96
型号：F96-PS、Q96-PS
外型尺寸：96×96mm 开孔尺寸：92×92mm
F96船用相序指示器用于测试150-500V一下三相系统的相序进行指示。当三相系统的电压顺序与相序表标志一致，相序表转盘按顺时针方向旋转，此时相序正确；反之则相序错误，需将三相系统两接线交货，即获得正确相序。
一、主要技术性能
1.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
2.工作环境温度：-25℃~+65℃。
3.工作时间：每次连续不超过5分钟
4.安装方式:夹持式；深度：43mm
二、相序测量规格
|
名称 |
型号 |
电压 |
频率 |
接入说明 |
|
相序表 |
F96-PS
Q96-PS |
100-380V |
50-60HZ |
直接接入 |
|
150-500V |

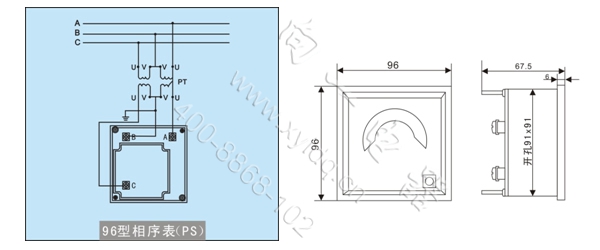

三、接线方式与尺寸
|
