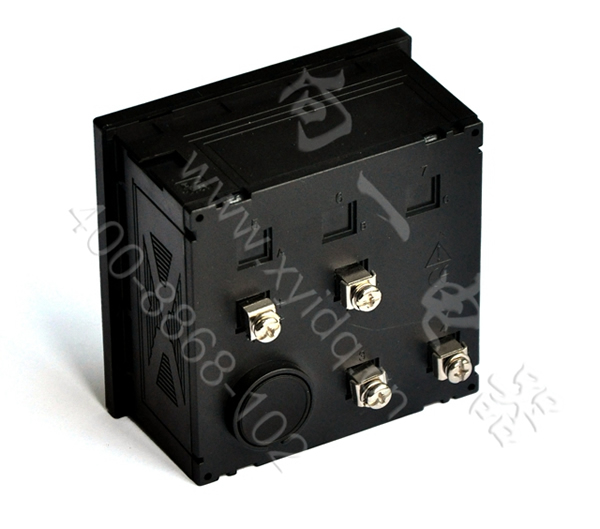

名称：F/Q96B、51T6-cosφ 直角船用功率因素仪表/功率因数船舶表 96*96

型号：F96-cosφB、Q96B-cosφB、51T6-cosφ、JE96-cosφB、DN96-cosφB

外型尺寸：96×96mm    开孔尺寸：92×92mm



F96/Q96船用功率因素表用于各种交流输配电系统、控制屏及用电设备上测量线路的功率因素（电压与电流之间的相位差(Φ)的余弦），根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。



1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为2.5级，指针展开角度为90度。

2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。

3.工作环境温度：-25℃~+65℃。

4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。





名称	型号	额定电压		使用范围②			接入说明	等级
		电压	电流	电压侧	电流侧	频率
三相功率因素表①	F96B-cosφ Q96B-FTZ 51T6-cosφ JE96-cosφ DN96-cosφ	100V	1A	90~110V	0.3~1.2A	50HZ③	直接接入或经电流/电压互感器CT/PT接入（二次电流/电压为1A、5A/100V、220V）	2.5 5.0
			5A		1.5~6A
		380V	1A	260~440V	0.3~1.2A
			5A		1.5~6A

①三相功率因素表用于三相平衡回路中的功率因素测量；

②配合二次电流为1A或5A的CT，和二次电压为100V或220V的PT，可有效扩大本功率因素表的使用范围；

③可按用户需要制成合适于电网频率为60HZ环境中测量的电表；
