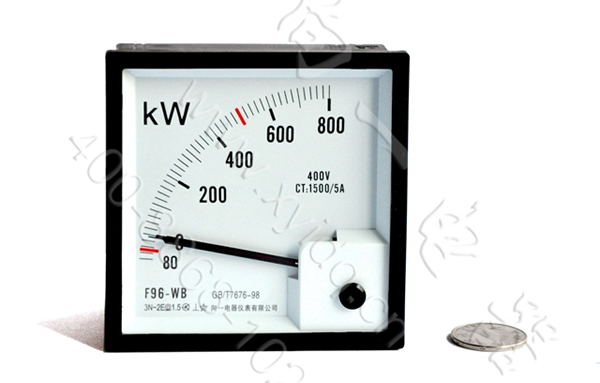

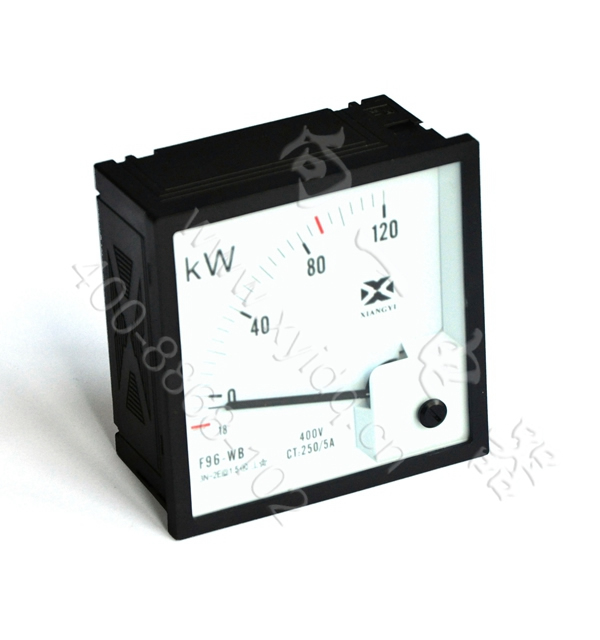

名称：F/Q96/51T6-WB单相/三相直角90度船用有功功率测量仪表

型号：F96-WB、Q96-WB、F96B-W、Q96B-W、51T6-W

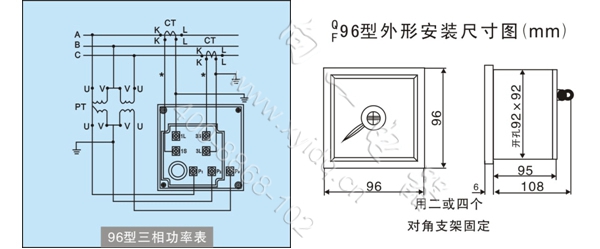

外型尺寸：96×96mm    开孔尺寸：92×92mm



F96船用有功功率表用于各种交流输配电系统、控制屏及用电设备上测量设备的即时有功功率，根据船舶等行业实际使用环境条件及要求，对仪表结构、材料、密封等方面进行设计改进。仪表不但具有先进的电子技术、合理的结构、优良的质量，而且仪表造型美观、重量轻、具有抗机械力和环境气候能力。



1.先进的变换器线路和指示机构一体化结构，仪表测量精度高，精度为1.5级，指针展开角度为90度。

2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。

3.工作环境温度：-25℃~+65℃。

4.外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

5.仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。

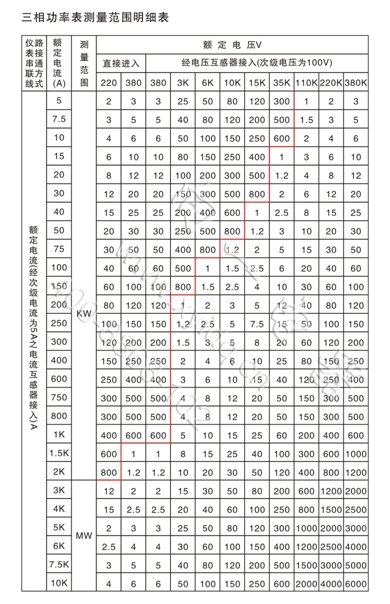

名称	型号	单位	量限规格①	接入说明	等级
三相有功功率表②	F96-WB Q96-WB 51T6-W	W	800-2000	直接接入	1.5
		kW	0.8-3000	经电流/电压互感器CT/PT接入（二次电流/电压为5A/100V）
		MW	1-6000

①规格之外量限仪表、需要在设定值处划红线的仪表，请在订货时说明，并在合同中确认；

②本仪表采用集成化时间分割乘法器，用于三相平衡或不平衡负载下有功功率的测量；仪表的工作频率为50HZ，在需要工作频率为60HZ的电表时，请在订货时说明并在合同中确定；

③三相有功功率表可按用户要求制成10-20%的负功率刻度；也可按用户需要在设定值处划红线；
