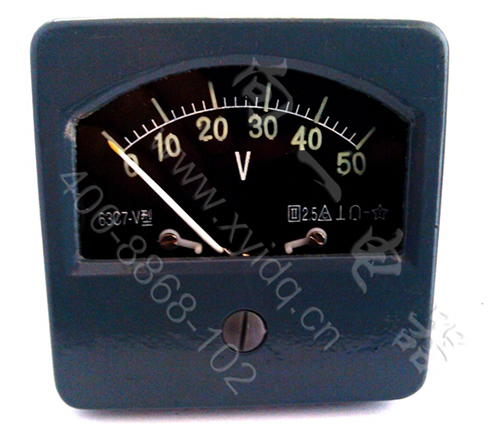

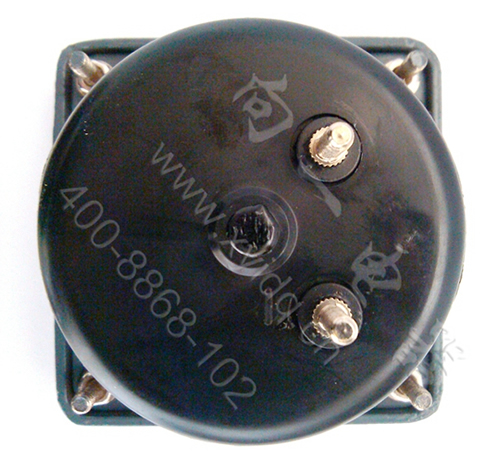

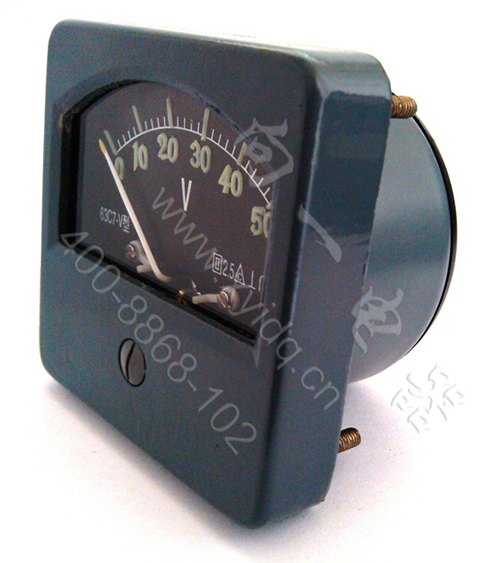

名称：63C7直流船用电流电压表
型号：63C7-V、63C7-A
外型尺寸：80×80mm 开孔尺寸：76×76mm
一、主要技术性能
1.嵌入安装在船舶、机车、矿山冶金、石油化工或其它移动电力设备装置上，测量直流电流或电压。也可作为非电量转换为电量的二次仪表。
2.本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性。
3.工作环境温度：-25℃~+65℃。
4.外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
二、参数与规格：
|
名称 |
型号 |
测量范围 |
接入说明 |
等级 |
|
直流电流表 |
63C7-A |
100、150、200、300、500µ A；
1、2、3、5、10、15、20、30、75、
100、150、200、300、500mA；
1、2、3、5、7.5、10A |
直接接入 |
1.5 |
|
15、20、30、50、75、100、150、
200、300、500、750A；
1、1.5、2、3、4、4.5、5、6、7.5kA |
配用75mV外附定值分流器
|
|
直流电压表 |
63C7-V |
3 7.5 7 15 7 30、75、150、250、
300、500、600V
|
直接接入 |

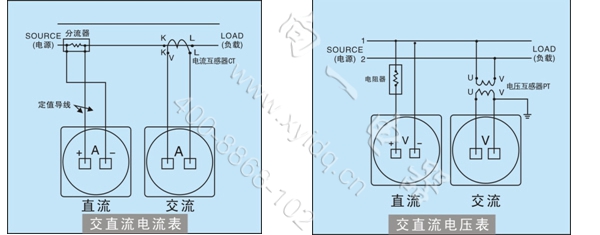

三、接线方式
|
