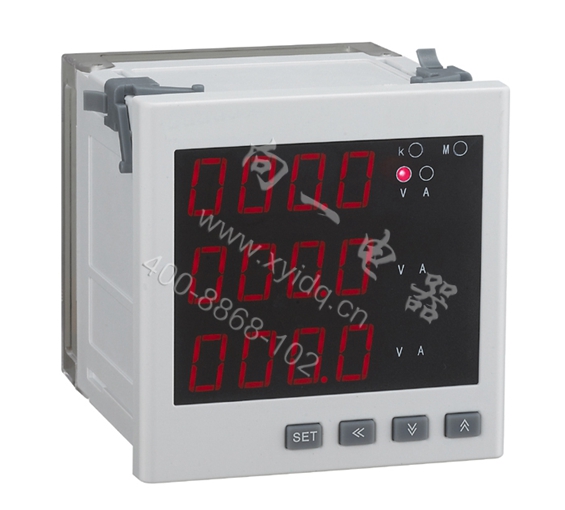

名称：XY194UIF-3K4 三排单相电压电流频率智能组合表
型号：XY194UIF-3K4

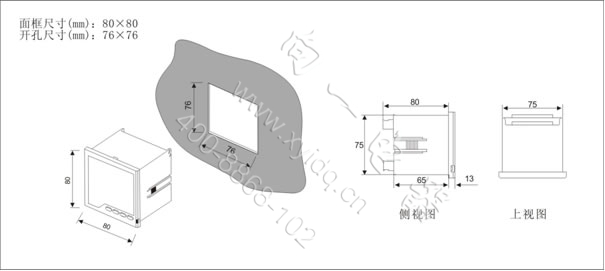

外型尺寸：80×80mm 开孔尺寸：76×76mm
一、主要性能指标
1.高精度测量三相电压、电流、频率三种电参数
2.三排数码管4位显示，显示范围：0.000-9999
3.电流变比CT和电压变比PT都可通过面板上的按键进行编程设置
4.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
5支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
6.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V
二、技术指标
|
|
参数 |
|
测量精度 |
0.5级 |
|
信号输入 |
接线方式 |
单相 |
|
额定电压 |
AC57.7、AC 100V、AC 220V、AC 380V |
|
额定电流 |
AC 1A、AC 5A |
|
过负载 |
电压 |
1.2倍（持续），2倍/1秒（瞬间） |
|
电流 |
1.2倍（持续），10倍/5秒（瞬间） |
|
功耗 |
电压：<1VA/相，电流：<0.4VA/相 |
|
阻抗 |
电压：>300kΩ，电流：<20mΩ |
|
频率 |
45-65HZ |
|
辅助电源功耗 |
<4VA |
|
扩展功能模块 |
通讯接口 |
1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps，默认2400bps |
|
开关量输入 |
支持4路干结点输入 |
|
开关量输出 |
支持3路继电器输出，容量：AC 250V/5A,DC 30V5A |
|
变送输出（模拟量） |
支持1路模拟量输出：0/4～20mA或0～5/10V |
|
环境 |
环境温度 -10℃～+55℃ 存储温度 -25℃～+70℃
相对湿度 ≦93%,无腐蚀性气体场所 海拔≦2500m |
|
安全 |
绝缘电阻>100mΩ 交流耐压 AC 2kV |
|
电磁兼容性 |
静电放电 4级 电快速瞬变脉冲群 4级
7.3浪涌(冲击） 4级 |
|
|
|
|
|

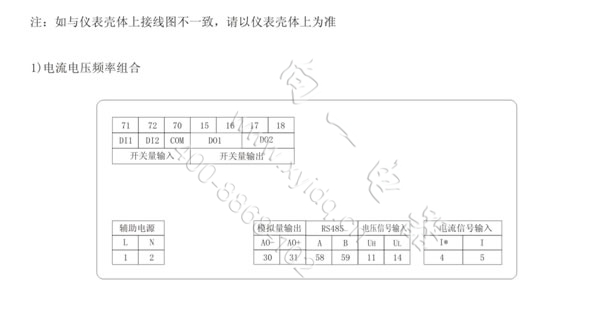

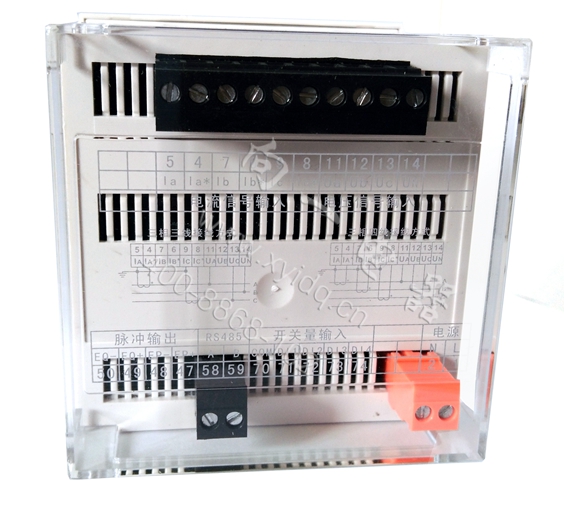

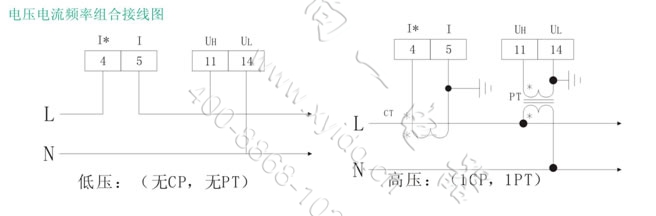

三、仪表接线
四、仪表编程设置
1．键盘按键和显示菜单:
SET ：菜单编辑或数值位的右移(在数字输入状态下)。
 ：菜单项目的上移或数值递增。  ：菜单项目的下移或数值递减。  ：回退到上级菜单，在参数设置时回退且保存设置。 在编程状态下，数显界面采用分层结构的菜单方式，仪表提供三排数字显示：
第1排为第一层菜单信息
第2排为第二层菜单信息
第3排为第三层菜单信息
列如：下图所示：第1层：INPT信号输入、第2层：CT电流变比
第3层：电流CT值，即设置为电流规格CT值=25/5A=5。
数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数 |
