名称：智能化数字式电机软起动器
型号：XYRQ8-090
外型尺寸：260×470×200mm/290×500×200mm 一、功能概述
XYRQ系列智能化数字式电机软起动器/柜，采用智能化数字式控制；以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制。
它适用于各种负载的鼠笼型异步电动机控制，使电动机在任何工作状态下均能平滑起动，保护拖动系统，减少起动电流对电网冲击，保证电动机可靠起动。
平滑减速停车/软停车功能有效地解决了惯性系统的停车喘振问题，消除拖动系统的反惯性冲击，是传统设备无法实现的。
XYRQ系列智能化数字式电机软起动器/柜，具有完整的系统保护功能，延长系统的使用寿命，降低系统造价成本，提高系统的可靠性且兼容了所有起动设备的各种功能。是传统星三角起动、自耦减压起动等最理想的新替代产品。
二、显示方式和适用范围
XYRQ系列智能化数字式电机软起动器显示方式：数码管显示和液晶中文显示两种。
本产品可广泛应用于石油、化工、消防、建筑、冶金、建材、矿山、环保等工业领域，可与风机、泵类、压缩机、制冷设备、纺织机、滚轧机、粉碎机、搅拌机、传送带等机电装置配套使用。

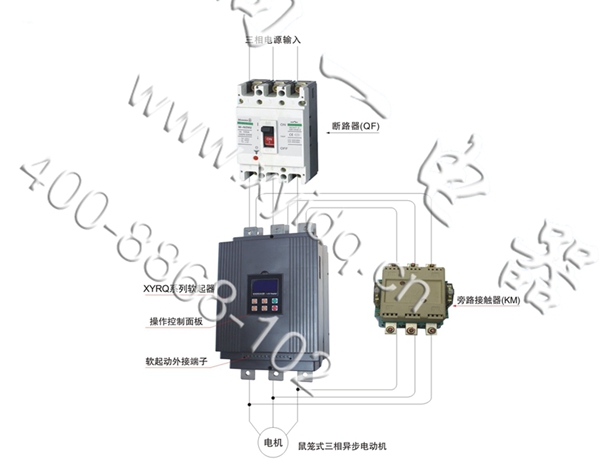

三、安装简易实图
四、软起动外接端子说明

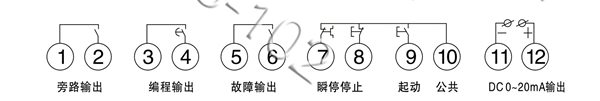

端子①、②为旁路输出：用于控制旁路接触器，为常开无源触点，起动成功时闭合。触点容量为AC250V/5A。
端子③、④为可编程继电器输出：延时时间设置项F4设定，输出时刻由设置项FJ设定。为常开无源触点，输出有效时闭合。触点容量为：AC250V/5A。
端子⑤、⑥为故障输出：软起动器发生故障或失电时闭合，工作正常时开路，为无源触点。
端子⑦为瞬停输入：软起动器正常工作时此端子必须与端子⑩短接。若此端子与⑩开路时，软起动器无条件停止工作，处于故障保护状态。此端子可受控于外部保护装置的常闭输出点。设置项FC设为0（初级保护）时此时端子功能被禁止。
端子⑧、⑨、⑩为外部停止、起动、公用端输入接线端子。
端子⑪、⑫为0-20mA直流模拟输出：用于实时监控电机电流，满度20mA时指示电机电流为软起动器标称额定电流的4倍，可外接0-20mA直流电流表进行观察。外接端子接线切勿接错，否则有可能导致本软起动器损坏。

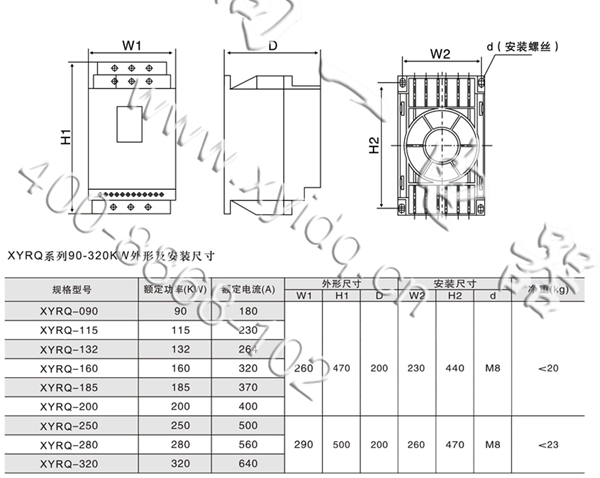

六、安装尺寸图
|
