名称：固定式三极智能型万能式断路器XY33BW1-2000/3

型号：XY33BW1-2000/3

外型尺寸：435×402×349.5mm

一、功能概述

本产品在（DW10.DW15.DW16.DW17）万能断路器的基础上升级产品，比他们功能更全：保护性能更强，电流更大（在200A-6300A）操作更方便，安全更可靠。

XY33系列智能型万能式断路器（以下简称断路器）适用于交流50HZ，额定电压380V、660V，额定电流为200A-6300A的配电网络中；主用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做选择性保护，且动作精确，避免不必要的停电，提高供电可靠性。

产品符合标准IEC60947-2 GB14048.2。

二、断路器结构图和安装方式

1）结构图

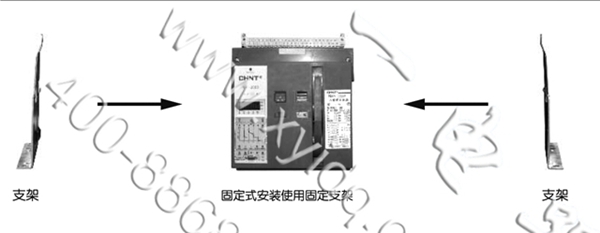

2）安装方式

三、工作条件

1.周围空气温度上限不超过+40℃，下限不低于-5℃，且24h的平均值不超过+35℃。

2.安装地点在海拔高度不超过2000m。

3.大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并且考虑到因温度变化而发生在产品表面上的凝霜。

4.污染等级：3级

5.安装类别：额定工作电压660V,及以下的断路器用于安装类别IV；辅助电路，控制电路安装类别为III类。

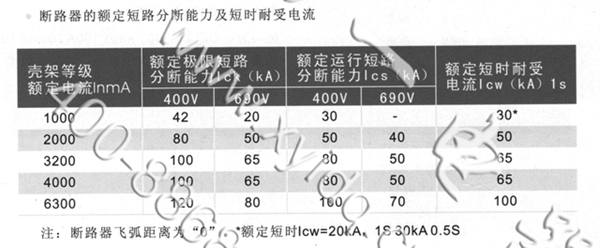

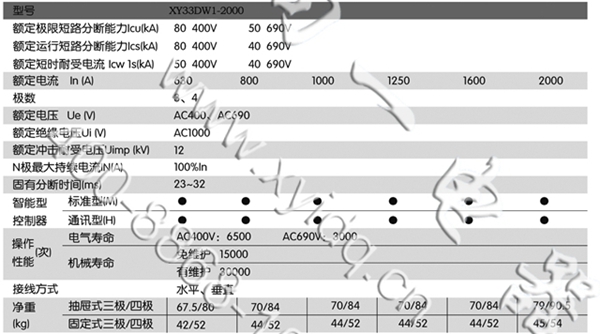

四、主要技术参数

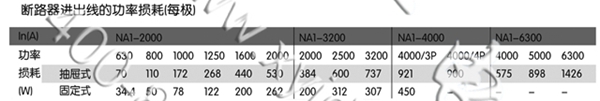

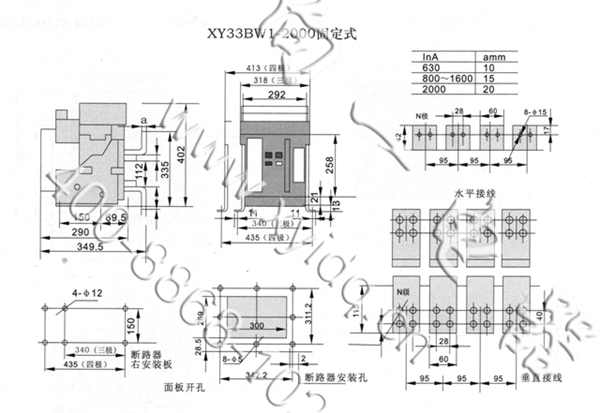

五、外形和安装尺寸
