名称：XY50TSR-40F固态调压器

型号：XY50TSR-40F

外型尺寸：43.5×57.2×29mm

一、用途及适用范围

XY50TSR系列固态调压器内含阻容移相电路、阻容吸收电路，采用双向可控硅输出，使用时仅须调节外配的一只电位器即可控制输出端负载两端的电压波形，完成对电压、功率的无级调节，使用方便。

XY50TSR固态调压器可广泛应用与照明设备的调光、阻性电热设备的温度控制及其它功率调节场合。

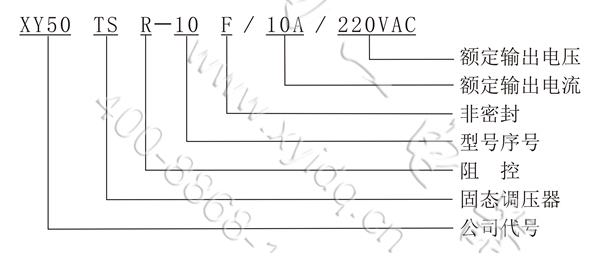

二、型号及其含义

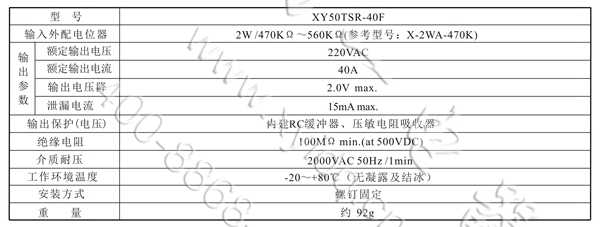

三、技术参数

四、 使用说明

6.1 阻控型固态调压器输出端为可控硅调相波形，使用时会产生一定的射频干扰，务必使其远离易受干扰的设备，也可在负载回路中串接一电感，将干扰减弱。

6.2 阻控型固态调压器输入控制端与输出控制端不隔离，使用中应十分注意。

6.3 实际工作电流在5A以上的固态调压器，应安装外配散热器（散热器的选择与固态继电器同）；注意到各方面的影响，建议用户考虑降额使用，以留适当余地。

6.4 阻控型固态调压器可应用于电阻炉加热器的温度调节、白炽灯的灯光调节、交流电的输出功率调节；不适用于感性负载（如电动机）、容性负载、整流电路等。

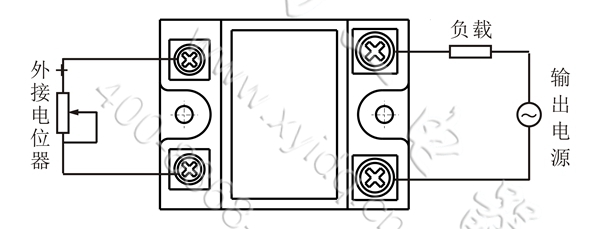

五、接线图

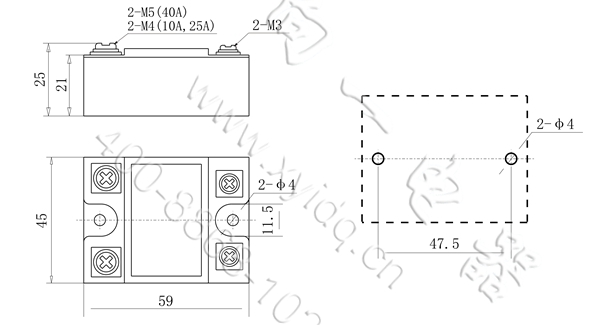

六、外形尺寸
