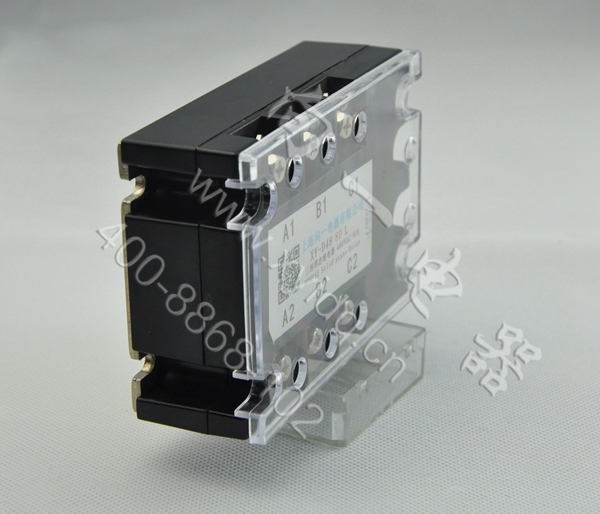

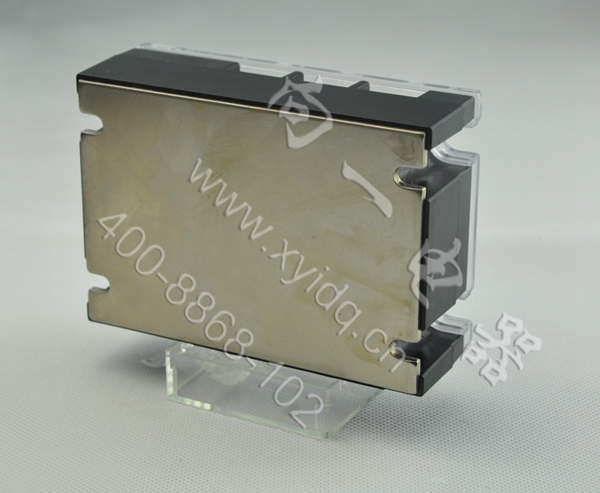

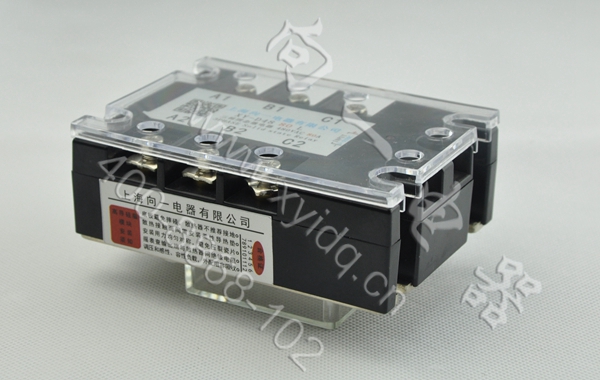

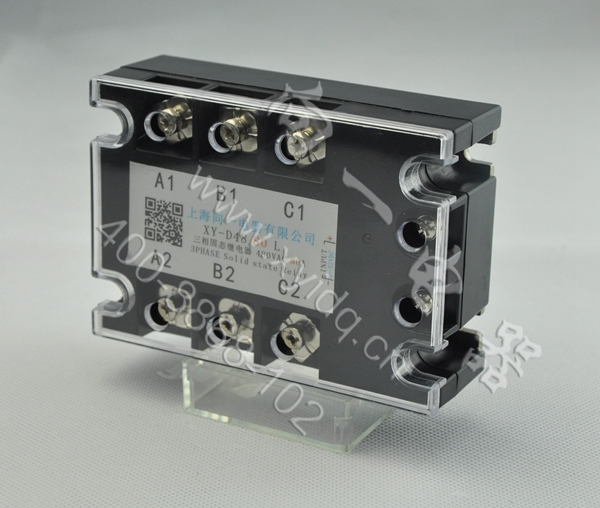

名称：XY50SR3三相固态继电器

型号：XY50SR3-40F

外型尺寸：106×74×30mm

一、用途及适用范围

固态继电器是一种无触点的半导体开关，它具有开关无火花、无噪声、开关速度快、防腐、防潮、耐振动、使用寿命长、可靠性高、电磁兼容等特点，可广泛应用于航天、航海、家电、机床、通讯、汽车、矿产等自动化控制领域。JGS系列三相固态继电器采用双向可控硅输出，输入输出间光电隔离，可广泛应用于照明、调光、窖炉、加热器、三相功率电源和三相电动机等三相交流电自动化控制领域。

XY50SR3系列三相固态继电器符合GJB1515-92 标准。

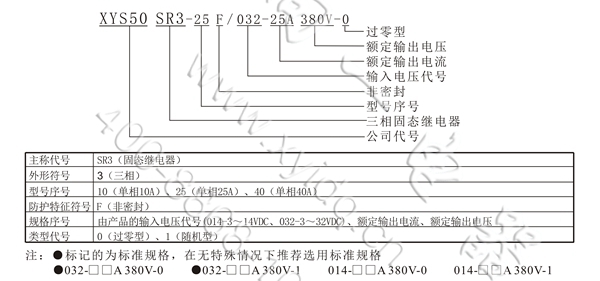

二、型号及其含义

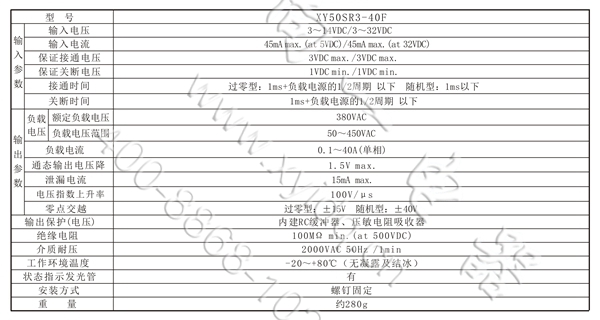

三、技术参数

四、使用说明

4.1 固态继电器的负载能力受环境温度和自身温度的影响较大，在安装使用过程中，应保证固态继电器有良好的散热条件。额定工作电流在10A以上的产品应配散热器，100A以上产品应配散热器加风扇强冷。

4.2 安装时，固态继电器的底部与散热器的接触面应洁净平整，二者配合良好并涂适量导热硅脂（本公司有配套的散热器和风扇供用户选择，另有预装好散热器的固态继电器成品）。

4.3 使用中，应考虑在负载回路中采用过流保护装置(如快熔丝)，以免因电流过大造成固态继电器的永久性损坏。

4.4 在加入输入信号后，固态继电器上的指示发光二极管（LED）点亮,但在额定输入参数以外，发光二极管(LED)的亮灭与固态继电器的接通与分断状态可能不一一对应。

4.5 固态继电器输出端的稳态电流不得超过产品的额定输出电流，可能出现的浪涌电流不得超过固态继电器的浪涌电流耐量，考虑到负载浪涌电流和固态继电器的过负载能力，常温下各种负载的稳态电流对固态继电器降额系数的推荐值如下：

4.6 交流阻性负载通常选用过零型固态继电器，可减小对电源干线上的干扰，延长负载和固态继电器的寿命，而变压器和电机以及内含桥式整流电路的交流感性负载则宜选用随机型固态继电器。

4.7 固态继电器在开路且负载端有电压时，输出端会有一定的漏电流，使用或设计线路时应注意。

4.8 由于散热器为金属材料，安装时应避免与固态继电器引出线相碰，以防产生安全隐患。

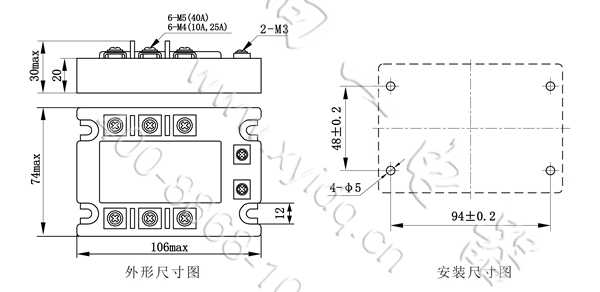

五、外形及安装尺寸

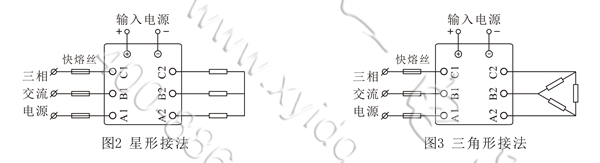

六、接线图
