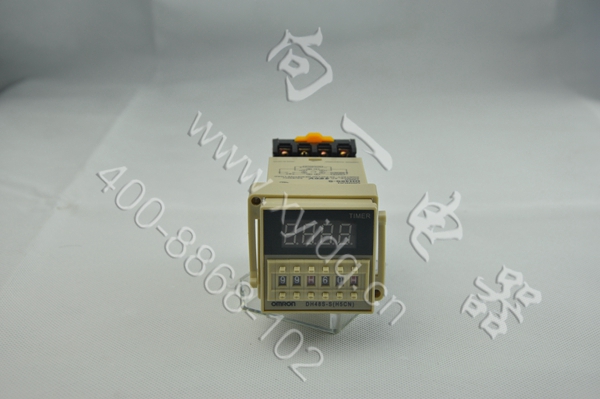

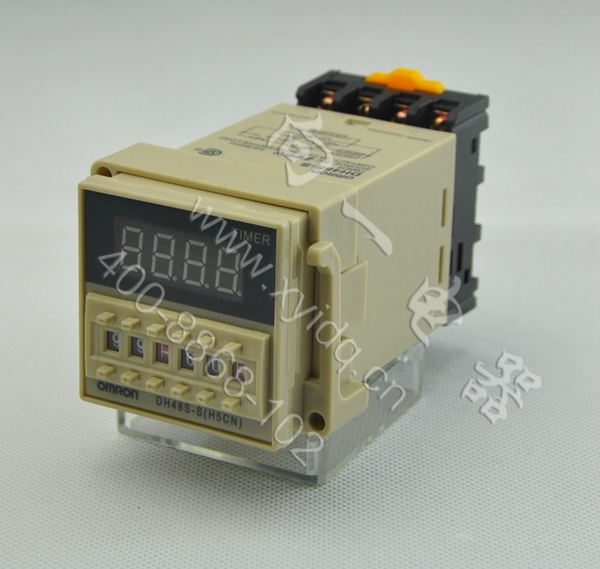

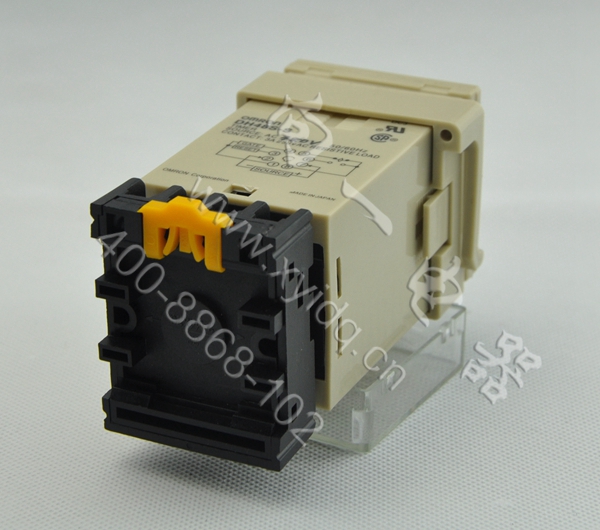

名称：双设定重复循环数显式时间继电器

型号：XY51DH48S-S

外型尺寸：48×48×124mm

一、用途及适用范围

XY51DH48S-S双设定重复循环数显式时间继电器（以下简称继电器）适用于交流50Hz，额定控制电源电压380V及以下或直流24V的控制电路中作延时元件，按预定的时间重复循环接通或分断电路。

继电器采用集成电路作主要元件，具有延时范围广，延时精度高，可靠性好，寿命长以及体积小，重量轻等优点，广泛应用于各种要求高精度﹑高可靠性的自动控制系统。

继电器符合EN60947-1、EN60947-5-1、EN60204-1标准及欧盟89/336/EEC和73/23/EEC安全指令的要求，继电器的技术性能符合JB/T10047―1999《电子式时间继电器》标准的要求。继电器可与DH48S-S系列数显式时间继电器等同互换使用。

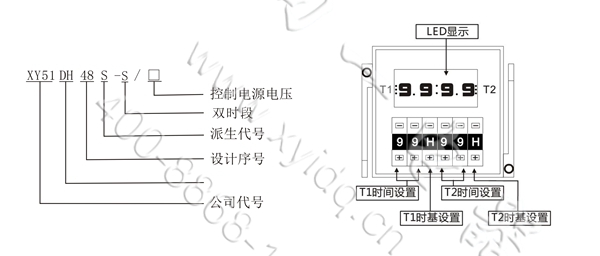

二、型号含义

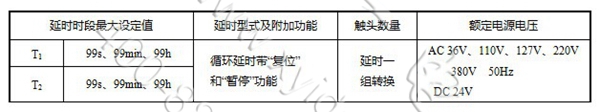

三、 规格品种

注：特殊规格订货，由用户与制造厂商定。

四、 正常工作条件和安装条件

4.1 正常工作条件

周围空气温度不超过 40℃，且24h内的平均温度值不超过 35℃。

周围空气温度的下限为-5℃。

安装地点的海拔不超过2000m。

最高温度为 40℃时，空气相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。

4.2 安装条件

继电器的安装位置为任意角度。

安装类别（过电压类别）Ⅱ。

五、主要技术参数

5.1 延时误差

5.1.1 重复误差不大于1%(延时整定值≥5s)，或不大于0.05s(延时整定值＜5s)。

5.1.2 整定误差不大于1%(延时整定值≥5s)，或不大于0.05s(延时整定值＜5s)。

5.1.3 综合误差不大于3%(延时整定值≥5s)，或不大于0.05s(延时整定值＜5s)。

5.2 复位时间小于或等于1s。

5.3 触头容量 AC220V 3A（阻性） DC24V 3A。

5.4 机械寿命 1×106次。

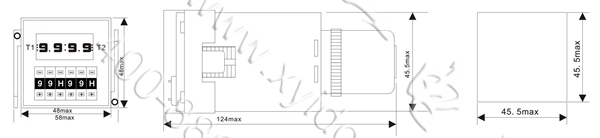

六、外形尺寸及安装尺寸图


七、使用说明及安全注意事项
7.1 继电器的电源电压允许波动范围为额定值的85﹪～110﹪，直流电压峰值纹波系数不大于5﹪，交流电压频率变化允许±1Hz。
7.2 使用时，应先设定好继电器T1和T2时段的延时时间，然后再接通电源，在使用中不允许打开外壳，更不能触及内部的带电部件及插座的引出端，否则会有触电的危险。插座的引出端与连接的导线应焊接牢固，导线导体裸露部分的长度应保证不会导致与相邻的引出端短路，否则可能导致危及安全事故的发生。
7.3 按延时要求参考附表预置T1、T2时段的延时时间，接通电源后继电器将先按T1设置的时间开始延时，同时秒点闪烁，此时控制继电器不动作（释放状态）；当到达T1设定值时，控制继电器触点吸合指示发光，表示控制继电器处于吸合状态，同时T1显示消隐，然后继电器按T2设置开始延时，当到达T2设定值时，T2和吸合指示显示同时消隐，开始延时，控制继电器又处于释放状态，这样继电器将根据设置的延时值循环延时，直到断开继电器的电源为止。当继电器在循环延时过程中输入复位信号（将引出端①、③短接），继电器将回到T1=0的初始状态，即控制继电器处于释放状态。当继电器在循环延时过程中输入暂停信
号（将引出端①、④短接），继电器将保持在暂停时的工作状态。
7.4 继电器断电后再通电工作时，两次间的休止时间应大于复位时间，否则可能导致继电器不能正常工作。
7.5 继电器的输出触头用于接通或分断负载时，其容量不能大于5.3的规定，否则可能损坏继电器，并导致发生事故的危险，继电器的“复位”、“暂停”端禁止接入电源及有源信号或接地，否则会损坏继电器。
7.6 继电器的使用环境应保持清洁、干燥。继电器不得使用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸 汽、导电尘埃及严重的霉菌存在的环境中。
