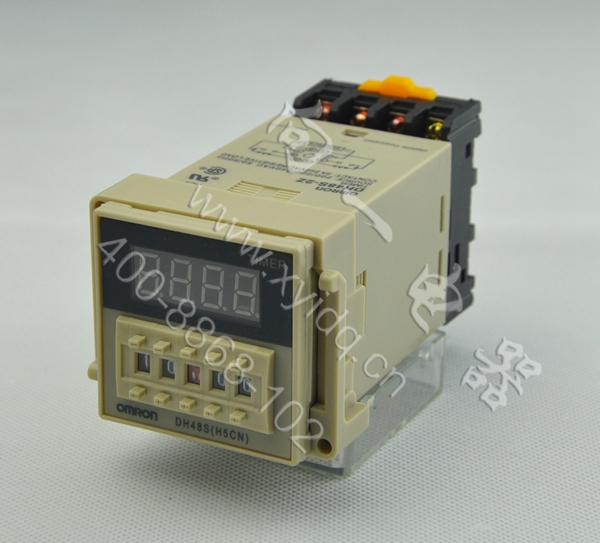

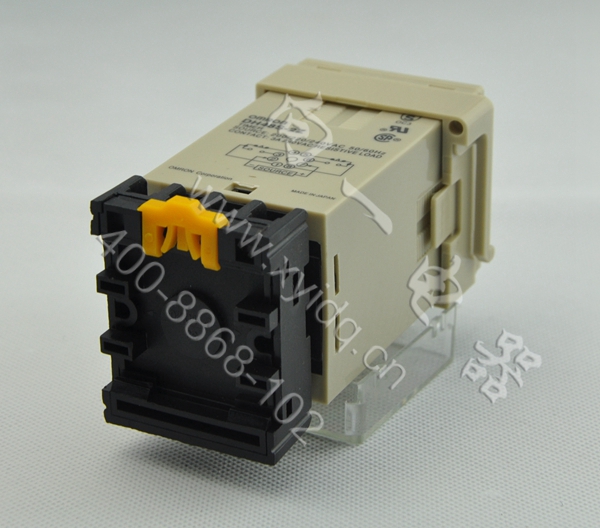

名称：时间继电器

型号：XY51DH48S-2Z

外型尺寸：58×52×124mm

一、用途及适用范围

XY51DH48S时间继电器(以下简称继电器)适用于交流50Hz，额定控制电源电压220V及以下或直流220V的控制电路中作延时元件，按预定的时间和控制方式接通或分断电路。

继电器采用集成电路作主要元件，具有延时范围广，延时精度高，可靠性好，寿命长以及体积小，重量轻等优点，广泛应用于各种要求高精度、高可靠性的自动控制系统。

继电器符合EN60947-1、EN60947-5-1、、EN60204-1标准及欧盟89/336/EEC和73/23/EEC安全指令的要求，继电器的技术性能符合JB/T10047《电子式时间继电器》标准的要求。继电器可与DH48S系列数显式时间继电器等同互换使用。

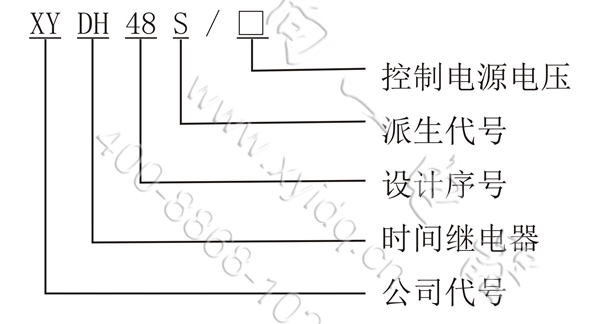

二、型号含义

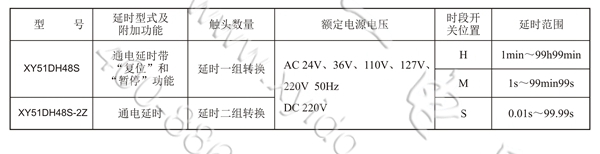

三、规格品种

四、正常工作条件和安装条件

4.1 正常工作条件

周围空气温度不超过 40℃，且24h内的平均温度值不超过 35℃。

周围空气温度的下限为-5℃。

安装地点的海拔不超过2000m。

湿度最高温度为 40℃时，空气相对湿度不超过50%，较高的相对湿度，例如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。

4.2 安装条件

继电器的安装位置为任意角度。

安装类别（过电压类别）II。

五、主要技术参数

5.1 延时误差

重复误差不大于1%(延时整定值≥5s)，或不大于0.05s(延时整定值<5s)。

整定误差不大于1%(延时整定值≥5s)，或不大于0.05s(延时整定值<5s)。

综合误差不大于3%(延时整定值≥5s)，或不大于0.05s(延时整定值<5s)。

5.2 复位时间小于或等于1s。

5.3 触头容量 AC220V 1A DC220V 0.5A。

5.4 机械寿命 1×106次。

5.5 电寿命 1×105次。

5.6 使用类别 AC-15、DC-13。

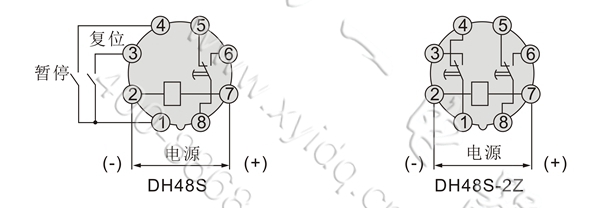

六、接线图

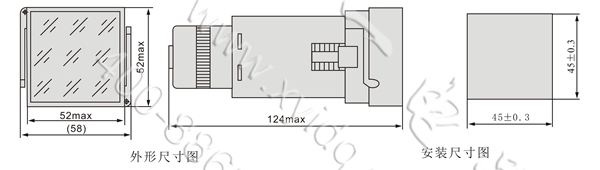

七、外形尺寸及安装尺寸图

八、 使用说明及安全注意事项

8.1 继电器的电源电压允许波动范围为额定值的85%～110%，直流电压峰值纹波系数不大于5%，交流电压频率变化允许±1Hz。

8.2 使用时，应先用时段开关选择延时范围，指轮开关设定继电器的延时时间，然后再接通电源，在使用中不允许打开外壳，更不能触及内部的带电部件及插座的引出端，否则会有触电的危险。插座的引出端与连接的导线应焊接牢固，导线导体裸露部分的长度应保证不会导致与相邻的引出端短路，否则可能导致危及安全事故的发生。

8.3 继电器重复工作时，两次间的休止时间应大于复位时间，否则可能导致继电器不能正常工作。

8.4 继电器的输出触头用于接通或分断负载时，其容量不能大于5.3的规定，否则可能损坏继电器，并导致发生事故的危险，继电器的“复位”、“暂停”端禁止接入电源及有源信号或接地，否则会损坏继电器。

8.5 继电器的使用环境应保持清洁、干燥。继电器不得使用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸汽、导电尘埃及严重的霉菌存在的环境中。
