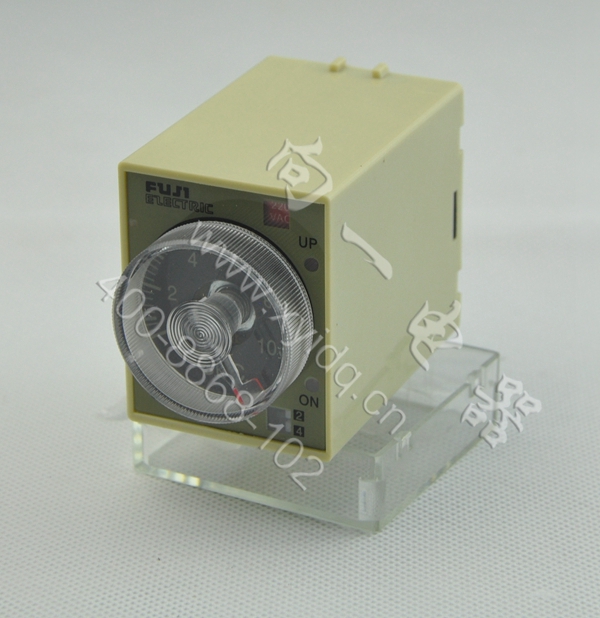

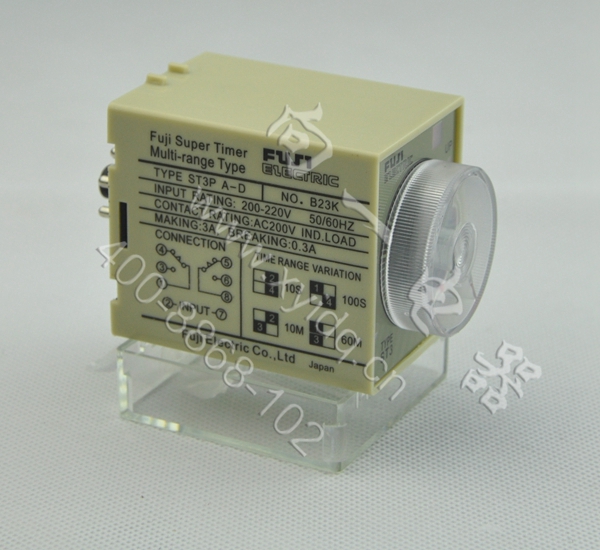

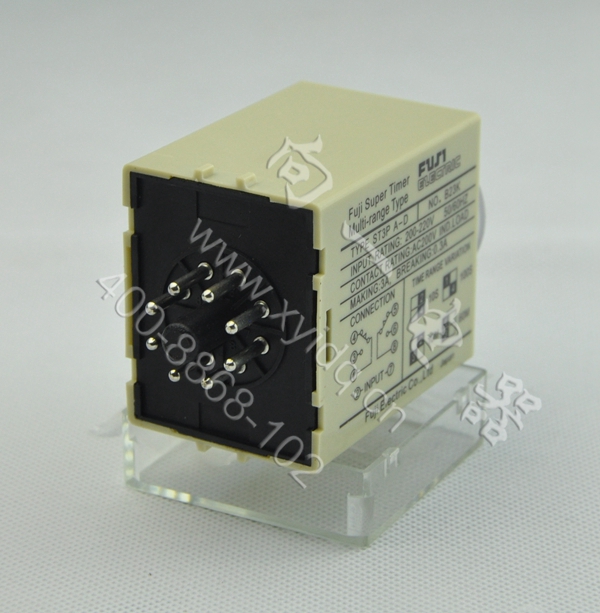

名称：电子式时间继电器 通用延时C型

型号：XY51ST3P-C

外型尺寸：41×55.5×84mm

一、用途及适用范围

XYST3P系列电子式时间继电器（以下简称继电器）适用于交流50HZ，额定控制电源电压220V及以下或直流110V及以下的控制电路中作延时元件，按预定的时间和控制方式接通或分断电路。

本系列继电器采用集成电路作主要元件，具有延时范围广，延时精度高，可靠性好，寿命长以及体积小，重量轻等优点，广泛应用于各种要求高精度、高可靠性的自动控制系统。

本系列继电器符合EN60947-1、EN60947-5-1、EN60204-1标准及欧盟89/336/EEC和73/23/EEC安全指令的要求，本系列继电器的技术性能符合JB/T10047《电子式时间继电器》标准的要求。

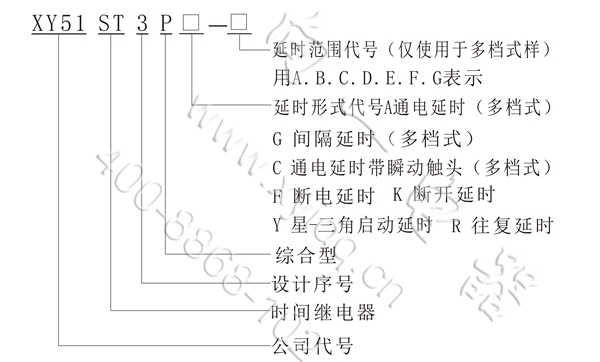

二、型号含义

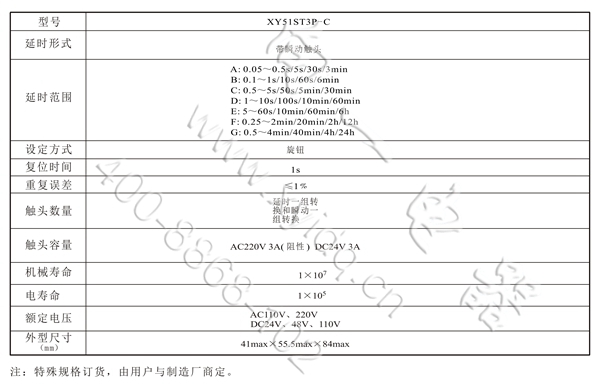

三、主要技术参数

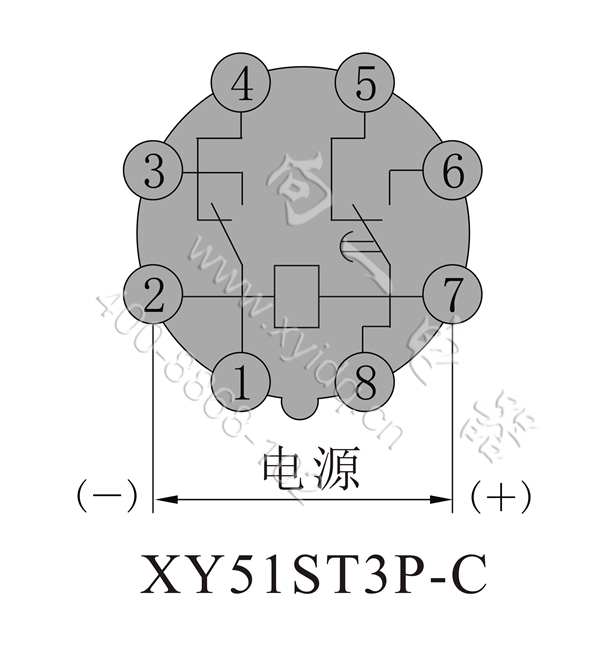

四、产品接线图

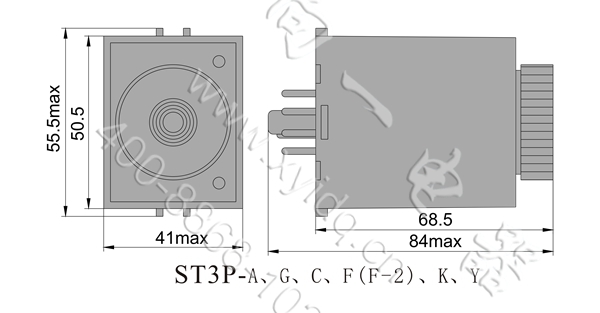

五、产品外形尺寸

六、使用说明及安装注意事项

6.1继电器的电源电压允许波动范围为额定值的85%~110%，直流电压峰值纹波系数不大于5%，交流电压频率变化允许±1HZ。

6.2 使用时，应先设定好继电器的延时时间，然后再接通电源。在使用中不允许打开外壳，更不能触及内部的带电部件及插座的引出端，否则会有触电的危险。插座的引出端与连接的导线应焊接或连接牢固，导线导体裸落部分的长度应保证不会导致与相邻的引出端短路，否则可能导致危机安全事故的发生。

6.3 继电器的延时刻度为示意性标记，不代表实际延时时间，若需要精确延时，应予以校准。

6.4 断电延时型继电器，通电时间应不小于1S。断开延时型继电器，外部控制信号和外部复位信号接通时持续时间应不小于50ms。其它延时型继电器重复工作时，两次间的休止时间应大于复位时间，否则可能导致继电器不能正常工作。

6.5 继电器的输出触头用于接通或分断负载时，其容量不能大于序3表中规定的容量，否则可能损坏继电器，并导致发生事故的危险。继电器的“外部复位信号”、“外部控制信号”端禁止接入电源、有源信号或接地，否则会损坏继电器。

6.6 继电器使用环境应保持清洁、干燥。继电器不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸汽、导电尘埃及严重的霉菌存在的环境中。继电器使用于温度为-5℃~ 40℃，污染等级2，湿度小于90%的环境。

6.7 继电器与TP28S插座组成螺钉安装式，与TP28X插座组成35mm导轨安装式，与TX2附件及ATXINS插座组成面板式。
