  网站首页 > 产品中心 > XY54JD-6电动机保护器 电动机保护装置 电机缺相保护器 JD-6
   产 品 说 明

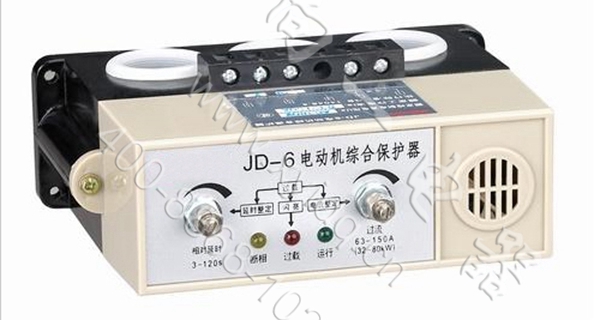

XY54JD-6电动机保护器 电动机保护装置 电机缺相保护器 JD-6

名称:XY54JD-6电动机综合保护器

型号:XY54JD-6

外型尺寸:155×64×126mm

一、用途及适用范围

XY54JD-6电动机综合保护器(以下称保护器)在消化吸收国内外电机保护先进技术的基础上,采用穿芯式电流取样法,结合先进的电子(集成电路)线路,因此具有断相保护灵敏、动作可靠、抗干扰能力强、整定电流值和过载延时分别连续可调;并具有良好的反时限特性等优点。保护器面板设有运行指示灯,断相故障指示灯和过载报警指示灯,保护器安装调试方便省时,醒目直观。一旦电动机出现断相(缺相)或过载运行,本保护器将及时动作——切断电源,保护(停止运行)电机,避免烧毁。因而具有较高的经济价值和实用价值。

保护器符合EN60947-1、EN60947-5-1、EN60204-1以及GB14048.5标准和欧盟89/336/EEC和73/23/EEC安全指令的要求。

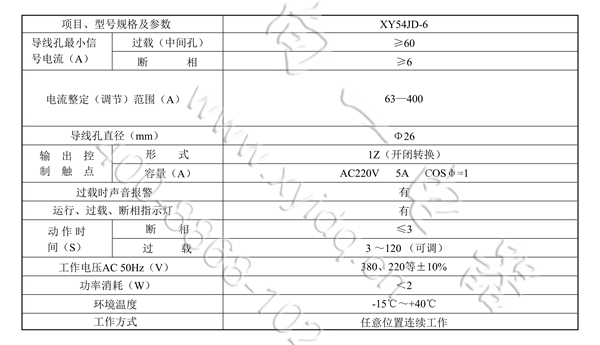

二、主要技术参数

三、正常工作条件和安装条件

3.1 周围空气温度不超过 40℃,且24h内的平均温度值不超过 35℃。周围空气温度的下限为-10℃。

3.2 安装地点的海拔不超过2000m。

3.3 湿度最高温度为 40℃时,空气相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。

3.4 污染等级2

3.5 保护器的安装位置为任意角度

四、安装调试

4.1、保护器接线端子:

1、2为工作电源;4、5为常开触点; 5、6为常闭触点。

4.2、保护器固定在交流接触器下方为宜,电动机的三相电源线分别过保护器的三个白色导线孔H1、H2、 H3,接在交流接触器的主触头端。

4.3、按本说明书提供的相关示图接好线,并检查线路无误后,将保护器面板上的两只整定(调节)旋钮顺时针旋到底。起动电动机,电动机能正常运转,同时保护器面板上运行指示灯亮,然后将电流调节旋钮细心缓慢地逆时针方向转动,直至过载报警灯闪亮后,再顺时针稍退回一点(不能退多),观察指示灯在半分钟没闪亮的临界状态为止。然后再将延时旋钮旋到大于电机起动延时时间位置为止(长些为宜)。

4.4、在正常负载运转情况下,运行指示灯亮,过载和 断相指示灯不亮,此时须人为对电机进行额外加载,这时报警灯即闪亮,整个调试过程完毕。

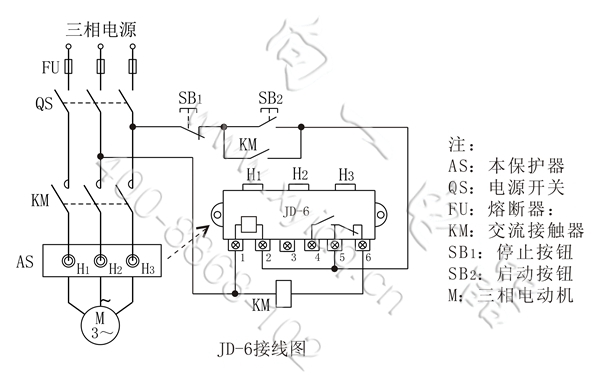

五、接线图

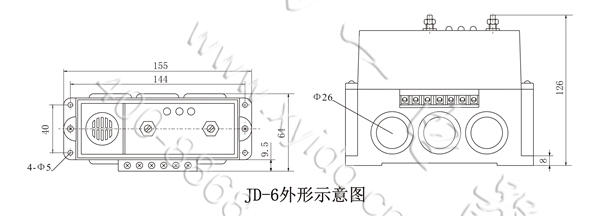

六、外形及安装尺寸

七、 注意事项

5.1 交流接触器与保护器的工作电压应一致。

5.2 为提高保护准确度,整定电流(调节旋钮)时,应在电源电压为标称工作电压不超过±5%(尽可能接近) 以内时进行。

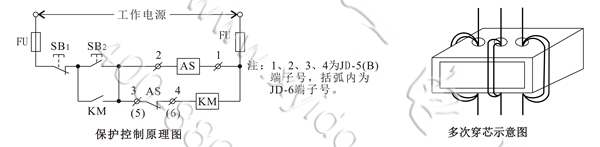

5.3 对于电流小于3A的电动机,要将三相电源线分别同方向穿绕保护器导线孔几圈(请参考产品上所示的穿线匝数),并应考虑电动机空载运行电流较小,使其穿线次数要相应增多,导线穿芯可参照图2所示进行。

5.4、过流调整刻度不呈线性比例,应以实际调试为准。

5.5、如发生电动机在运转中停止,要细心检查电动机是否有断相、过载等情况。如电机温升偏高,可能是因电机过载造成停转;如正常温升,有可能是线路断相,应检查三相电源是否正常,交流接触器触头是否接触不良,电源线是否有松动,直到故障排除。

5.6、本保护器应与电动机终端开关(如接触器)配合使用,若不接上电动机,保护器将作断相处理,接触器线圈呈失电状态,不能馈电(拒绝起动)。但暂时短接控制常闭触点,可试验接线情况。

5.7、更换不同截面(电机主回路)导线后,要重新整定电流。

5.8、本保护器不能保护由输配电变压器高压侧断相的故障。
