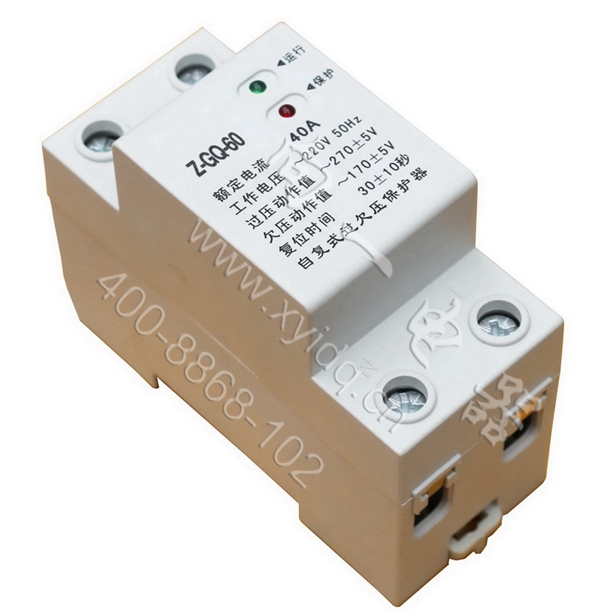

名称：自复式过欠压保护器

型号：XY55Z-GQ-63

外型尺寸：80×68×36mm

一、用途及适用范围

产品具有过压、欠压保护及自动复位功能，当市电低于或高于设定值时，保护器迅速切断负载，保护电器安全；当市电恢复正常时，保护器自动接通电源。绿色指示灯为电源指示灯，红色指示灯表示电压超过或低于设定范围。

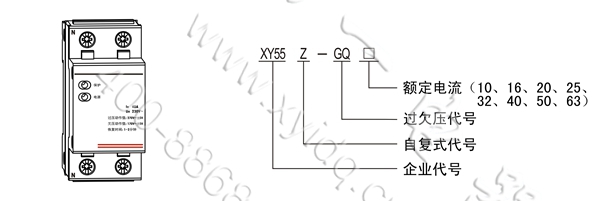

二、型号规格

三、 技术参数：

额定电压：AC230V 50Hz

额定电流：10A、16A、20A、25A、32A、40A、50A、63A

最大负载功率：2.2KVA、3.5KVA、4.4KVA、5.5KVA、7KVA、8.8KVA、11KVA、13.8KVA

过压动作值：270±5V

欠压动作值：170±5V

断开后接通延时：1~2分钟

寿命：≥10万次

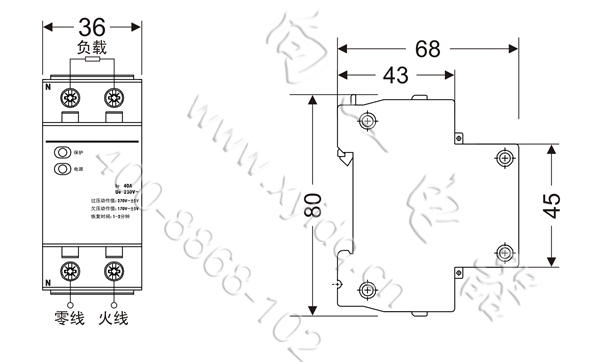

四、 安装尺寸和接线

五、安装与使用

采用TH35-7.5型导轨安装；为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下，才能进行配线作业; 保护器在安装使用前必须认真阅读使用说明书，必须为下进上出，不允许反接，且中性线与火线不能接错；保护器必须在正常工作条件下投入使用；安装前先检查电流规格等参数或功能是否符合使用要求。
